STS5DNF20V دیتاشیت

STS5DNF20V

مشخصات دیتاشیت

نام دیتاشیت STS5DNF20V
حجم فایل 620.66 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

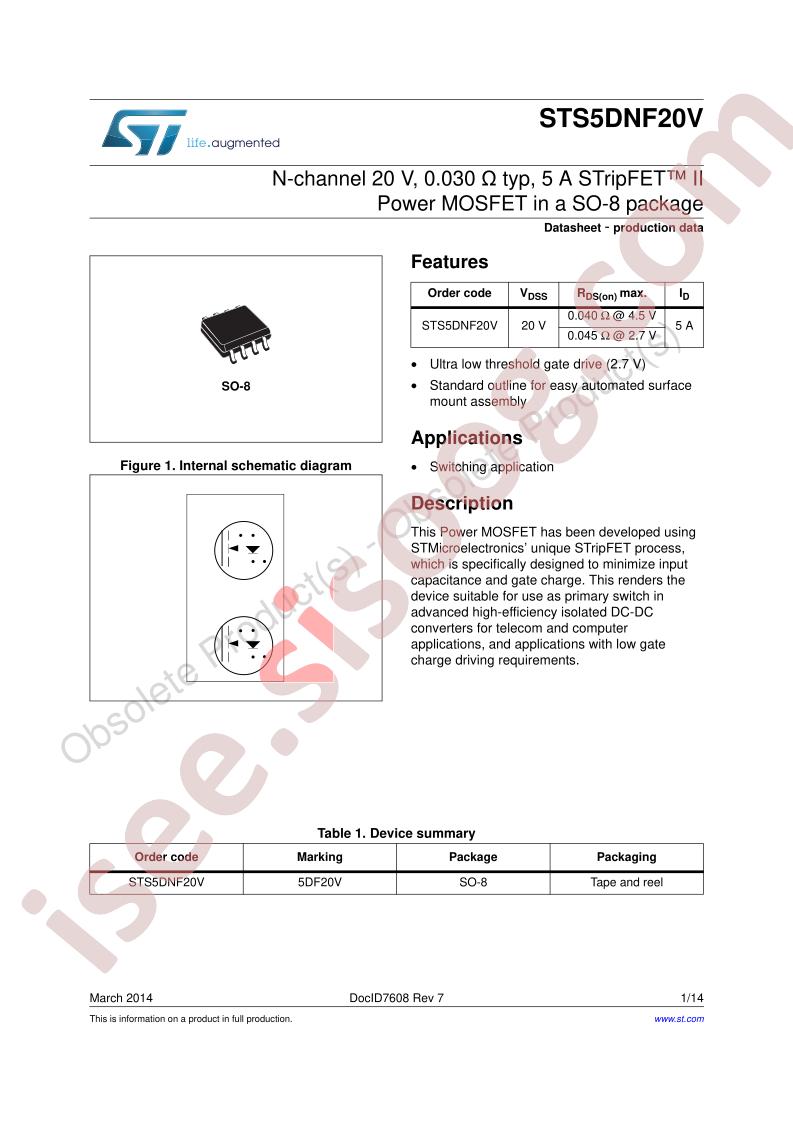

مشاهده دیتاشیت STS5DNF20V

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: 2 N-Channel (Dual)
  • FET Feature: Logic Level Gate
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: 5A
  • Rds On (Max) @ Id, Vgs: 40mOhm @ 2.5A, 4.5V
  • Vgs(th) (Max) @ Id: 600mV @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 11.5nC @ 4.5V
  • Input Capacitance (Ciss) (Max) @ Vds: 460pF @ 25V
  • Power - Max: 2W
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Package / Case: 8-SOIC (0.154", 3.90mm Width)
  • Supplier Device Package: 8-SO
  • Base Part Number: STS5D
  • detail: Mosfet Array 2 N-Channel (Dual) 20V 5A 2W Surface Mount 8-SO
