STF20NF06L دیتاشیت

STx20NF06L

مشخصات دیتاشیت

نام دیتاشیت STx20NF06L
حجم فایل 398.993 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

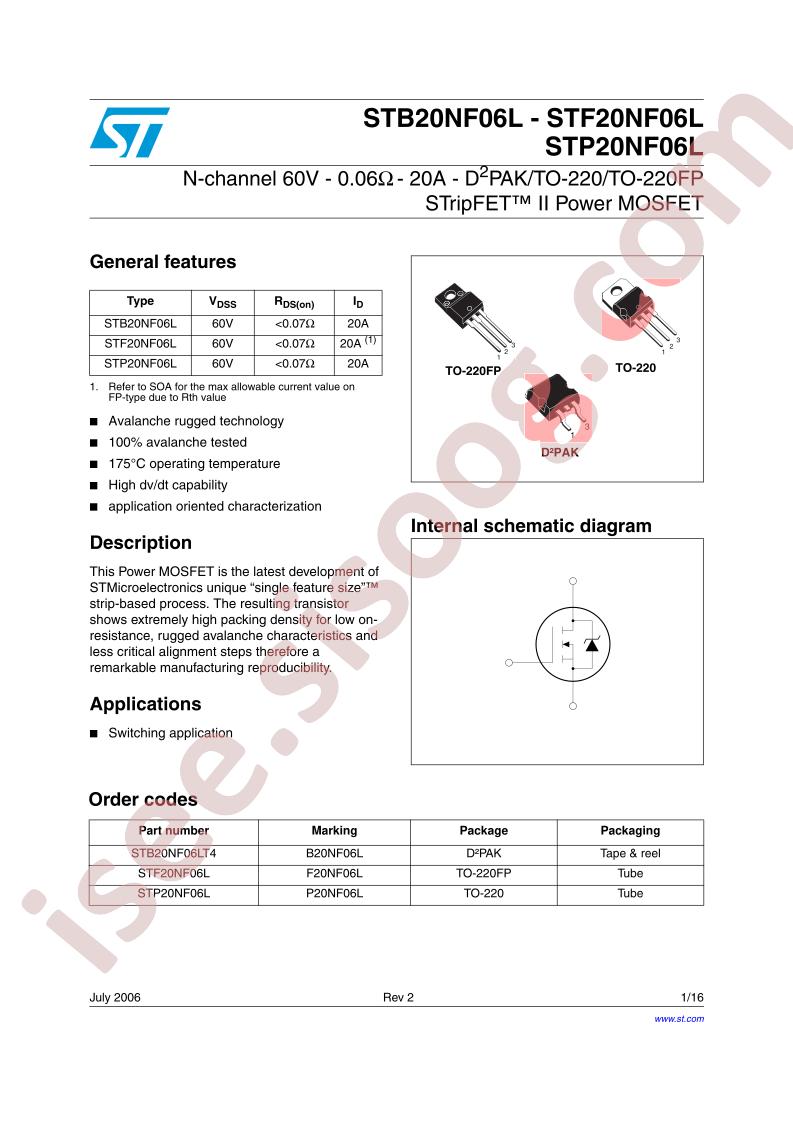

مشاهده دیتاشیت STx20NF06L

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Tube
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 20A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 5V, 10V
  • Rds On (Max) @ Id, Vgs: 70mOhm @ 10A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 7.5nC @ 10V
  • Vgs (Max): ±18V
  • Input Capacitance (Ciss) (Max) @ Vds: 400pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 28W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220FP
  • Package / Case: TO-220-3 Full Pack
  • Base Part Number: STF20
  • detail: N-Channel 60V 20A (Tc) 28W (Tc) Through Hole TO-220FP
