STD55N4F5 دیتاشیت

STD55N4F5

مشخصات دیتاشیت

نام دیتاشیت STD55N4F5
حجم فایل 794.443 کیلوبایت
نوع فایل pdf
تعداد صفحات 13

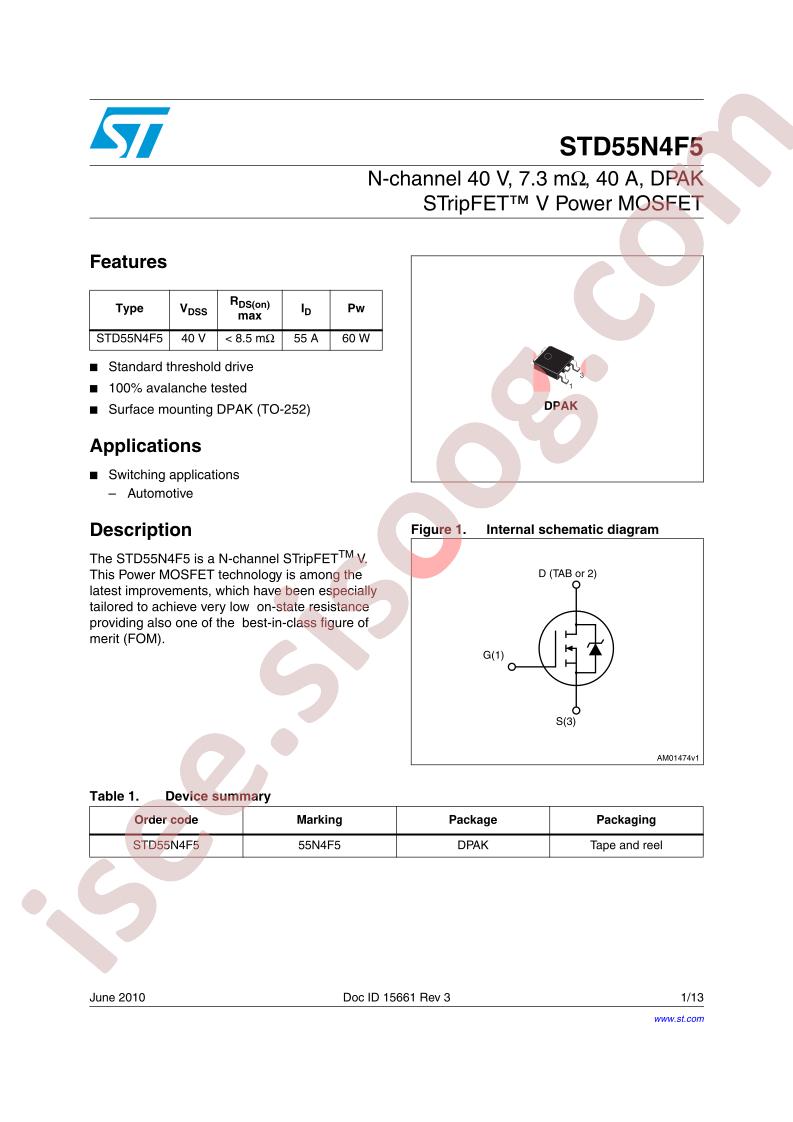

مشاهده دیتاشیت STD55N4F5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ V
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 55A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 8.5mOhm @ 27.5A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 25nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1600pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 60W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: STD55N
  • detail: N-Channel 40V 55A (Tc) 60W (Tc) Surface Mount DPAK
