STK28N3LLH5 دیتاشیت

STK28N3LLH5

مشخصات دیتاشیت

نام دیتاشیت STK28N3LLH5
حجم فایل 356.519 کیلوبایت
نوع فایل pdf
تعداد صفحات 13

مشاهده دیتاشیت STK28N3LLH5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ V
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 28A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 4.5mOhm @ 14A, 10V
  • Vgs(th) (Max) @ Id: 2.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 19nC @ 4.5V
  • Vgs (Max): ±22V
  • Input Capacitance (Ciss) (Max) @ Vds: 2300pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 5.2W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount

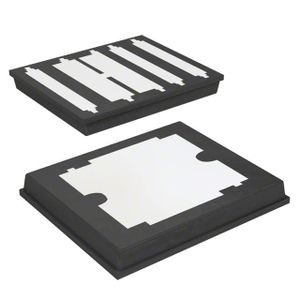

  • Supplier Device Package: PolarPak®
  • Package / Case: PolarPak®
  • Base Part Number: STK28
  • detail: N-Channel 30V 28A (Tc) 5.2W (Tc) Surface Mount PolarPak®
