STGW50H60DF دیتاشیت

STGW50H60DF

مشخصات دیتاشیت

نام دیتاشیت STGW50H60DF
حجم فایل 1798.396 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

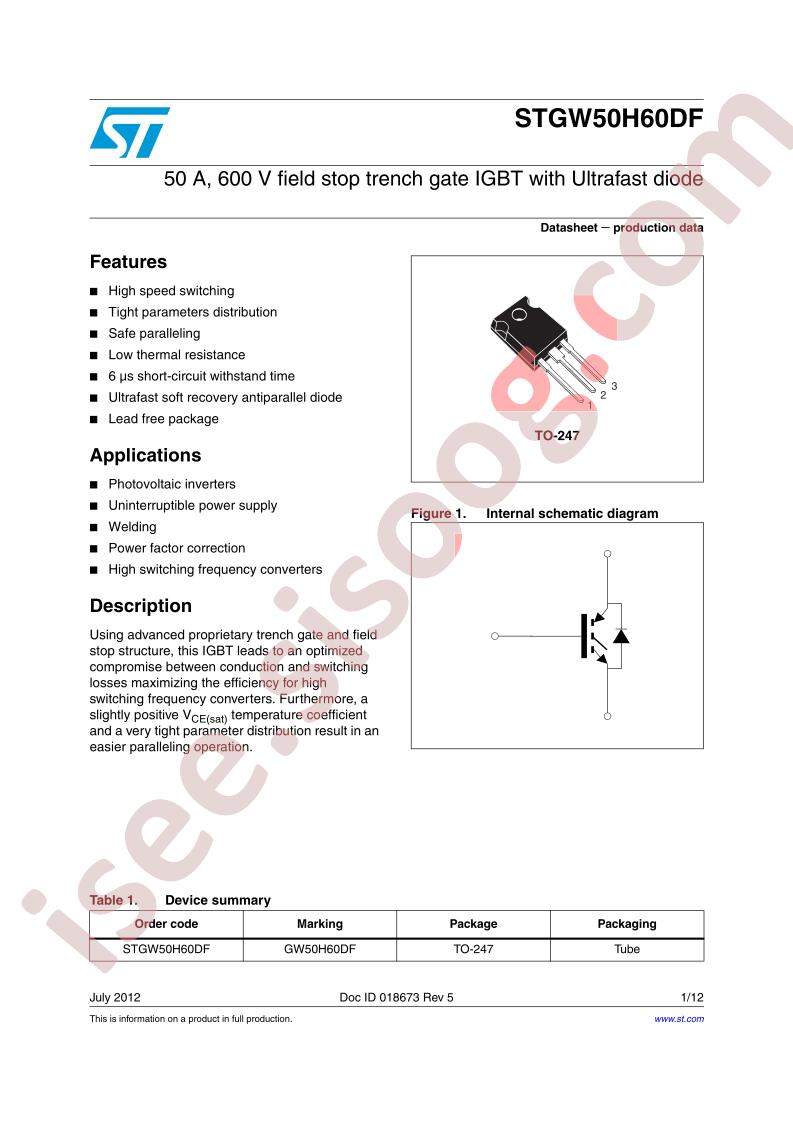

مشاهده دیتاشیت STGW50H60DF

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: -
  • Packaging: Tube
  • Part Status: Obsolete
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 600V
  • Current - Collector (Ic) (Max): 100A
  • Current - Collector Pulsed (Icm): 200A
  • Vce(on) (Max) @ Vge, Ic: 1.8V @ 15V, 50A
  • Power - Max: 360W
  • Switching Energy: 890µJ (on), 860µJ (off)
  • Input Type: Standard
  • Gate Charge: 217nC
  • Td (on/off) @ 25°C: 62ns/178ns
  • Test Condition: 400V, 50A, 10Ohm, 15V
  • Reverse Recovery Time (trr): 55ns
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3
  • Supplier Device Package: TO-247
  • Base Part Number: STGW50
  • detail: IGBT Trench Field Stop 600V 100A 360W Through Hole TO-247
