MSC015SMA070B دیتاشیت

MSC015SMA070B

مشخصات دیتاشیت

نام دیتاشیت MSC015SMA070B
حجم فایل 1333.827 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

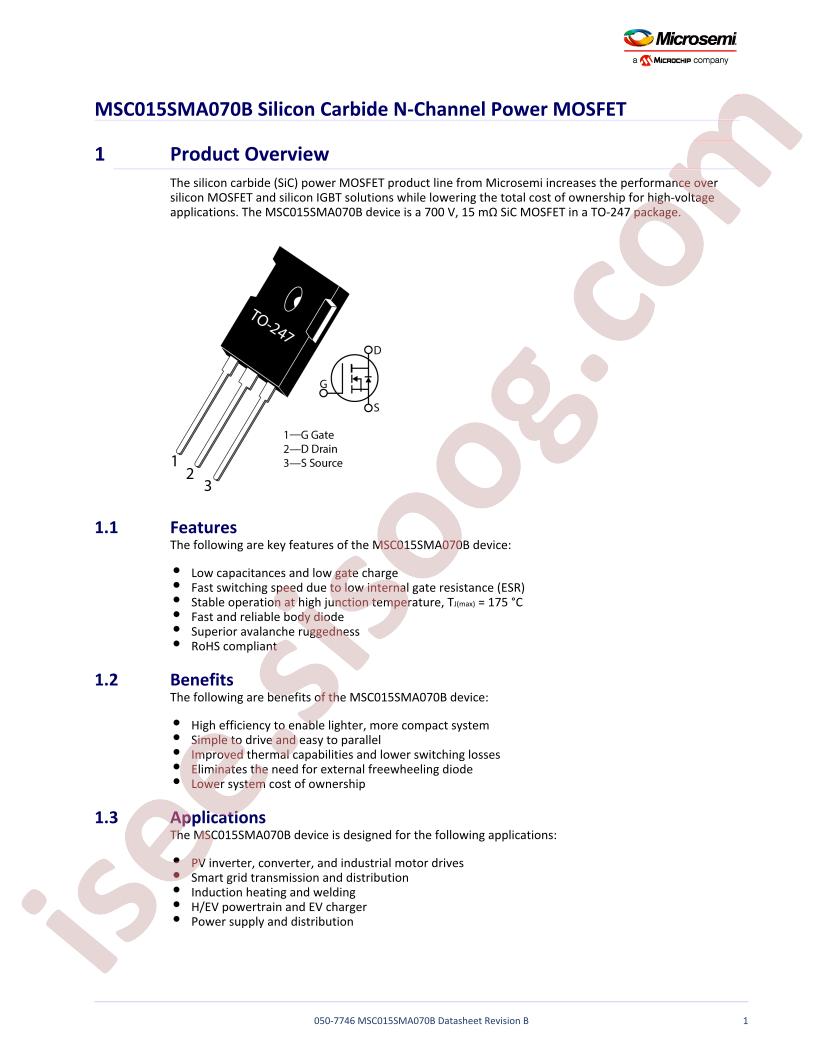

مشاهده دیتاشیت MSC015SMA070B

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: Microchip Technology
  • Series: -
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: SiCFET (Silicon Carbide)
  • Drain to Source Voltage (Vdss): 700V
  • Current - Continuous Drain (Id) @ 25°C: 131A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 20V
  • Rds On (Max) @ Id, Vgs: 19mOhm @ 40A, 20V
  • Vgs(th) (Max) @ Id: 2.4V @ 1mA
  • Gate Charge (Qg) (Max) @ Vgs: 215nC @ 20V
  • Vgs (Max): +25V, -10V
  • Input Capacitance (Ciss) (Max) @ Vds: 4500pF @ 700V
  • FET Feature: -
  • Power Dissipation (Max): 400W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247-3
  • Package / Case: TO-247-3
  • detail: N-Channel 700V 131A (Tc) 400W (Tc) Through Hole TO-247-3
