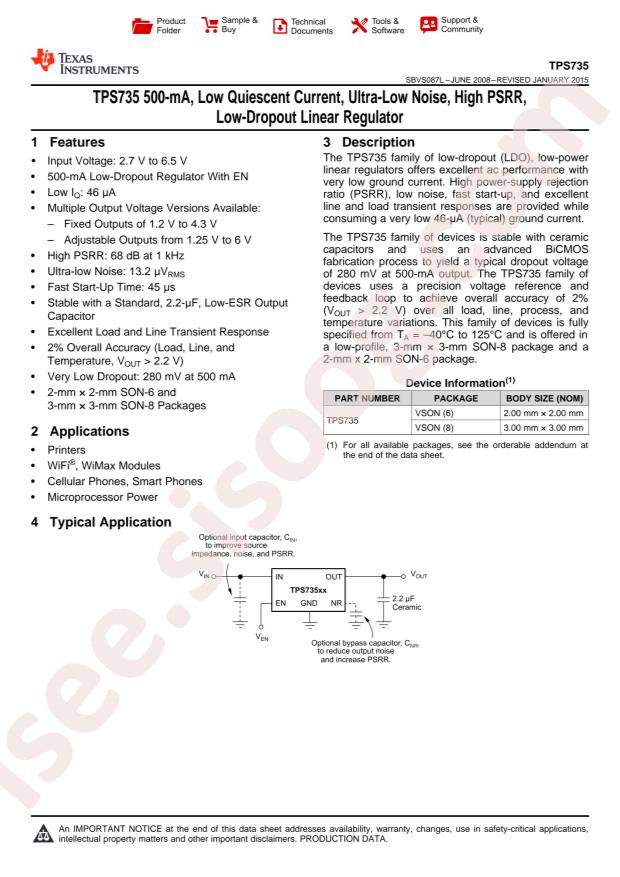

- دیتاشیت TPS73534DRBR
دیتاشیت TPS73534DRBR
مشخصات دیتاشیت
| نام دیتاشیت | TPS73534DRBR |
|---|---|
| حجم فایل | 90.266 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 35 |
TPS73534DRBR |
دانلود دیتاشیت |
|---|
سایر مستندات
TPS735xx Datasheet 38 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Linear Voltage Regulators (LDO)
- Datasheet: Texas Instruments TPS73534DRBR
- Output Type: Fixed
- Output Current: 500mA
- Output Voltage: 3.4V
- Dropout Voltage: 500mV@(500mA)
- Output Polarity: Positive
- Number of Outputs: 1
- Maximum Input Voltage: 6.5V
- Power Supply Rejection Ratio (PSRR): 66dB@(100Hz),22dB@(100kHz)
- Package: DFN-8(3x3)
- Manufacturer: Texas Instruments
- Series: -
- Voltage Dropout (Max): 0.5V @ 500mA
- Package / Case: 8-VDFN Exposed Pad
- Base Part Number: TPS735
- Supplier Device Package: 8-SON (3x3)
- Current - Output: 500mA
- Current - Quiescent (Iq): 65µA
- Part Status: Active
- Voltage - Input (Max): 6.5V
- Mounting Type: Surface Mount
- Control Features: Enable
- Protection Features: Over Current, Over Temperature, Reverse Polarity, Under Voltage Lockout (UVLO)
- Operating Temperature: -40°C ~ 125°C
- Voltage - Output (Min/Fixed): 3.4V
- PSRR: 66dB ~ 22dB (100Hz ~ 100kHz)
- Voltage - Output (Max): -
- Packaging: Cut Tape (CT)
- Output Configuration: Positive
- Number of Regulators: 1
- detail: Linear Voltage Regulator IC 1 Output 500mA 8-SON (3x3)
