CSD16408Q5 دیتاشیت

CSD16408Q5

مشخصات دیتاشیت

نام دیتاشیت CSD16408Q5
حجم فایل 201.77 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

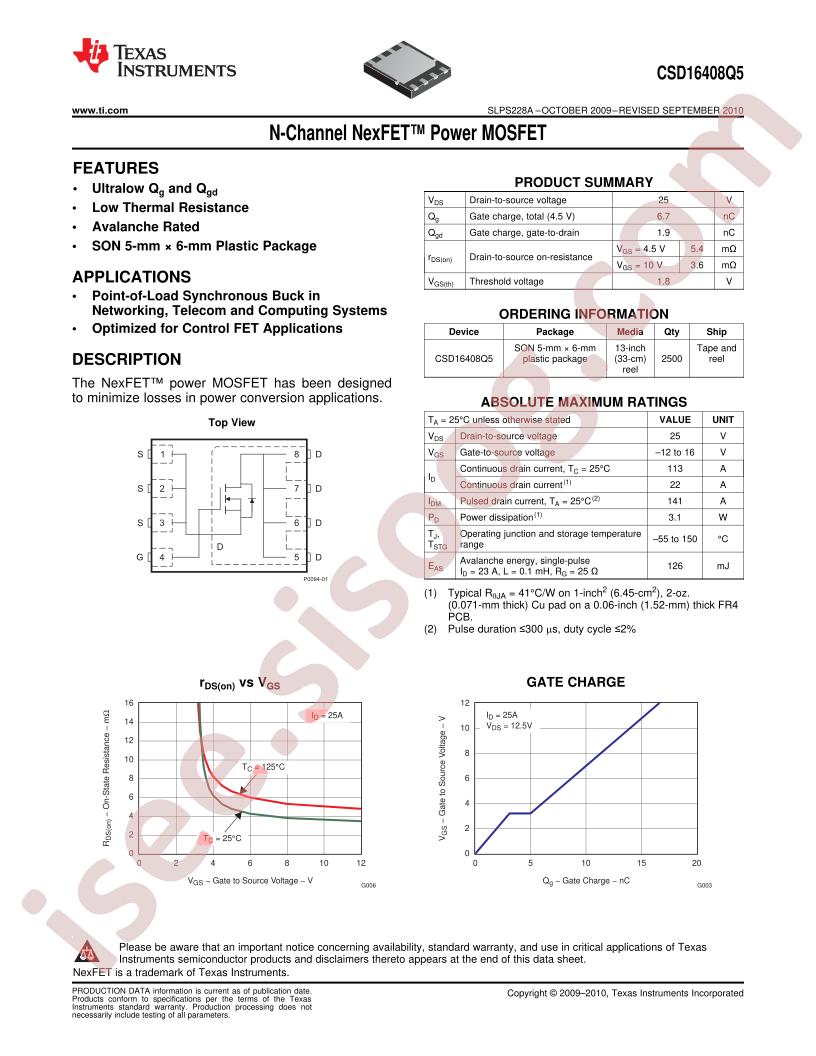

مشاهده دیتاشیت CSD16408Q5

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Series: NexFET™
  • Technology: MOSFET (Metal Oxide)
  • Rds On (Max) @ Id, Vgs: 4.5mOhm @ 25A, 10V
  • Supplier Device Package: 8-VSONP (5x6)
  • Package / Case: 8-PowerTDFN
  • Packaging: Cut Tape (CT)
  • FET Feature: -
  • Vgs (Max): +16V, -12V
  • Part Status: Active
  • Gate Charge (Qg) (Max) @ Vgs: 8.9nC @ 4.5V
  • Mounting Type: Surface Mount
  • Current - Continuous Drain (Id) @ 25°C: 22A (Ta), 113A (Tc)
  • Input Capacitance (Ciss) (Max) @ Vds: 1300pF @ 12.5V
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Manufacturer: Texas Instruments
  • Drain to Source Voltage (Vdss): 25V
  • Vgs(th) (Max) @ Id: 2.1V @ 250µA
  • Power Dissipation (Max): 3.1W (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Base Part Number: CSD164
  • FET Type: N-Channel
  • detail: N-Channel 25V 22A (Ta), 113A (Tc) 3.1W (Ta) Surface Mount 8-VSONP (5x6)
