دیتاشیت ADL5523ACPZ-R7

ADL5523

مشخصات دیتاشیت

نام دیتاشیت ADL5523
حجم فایل 684.917 کیلوبایت
نوع فایل pdf
تعداد صفحات 21

دانلود دیتاشیت ADL5523

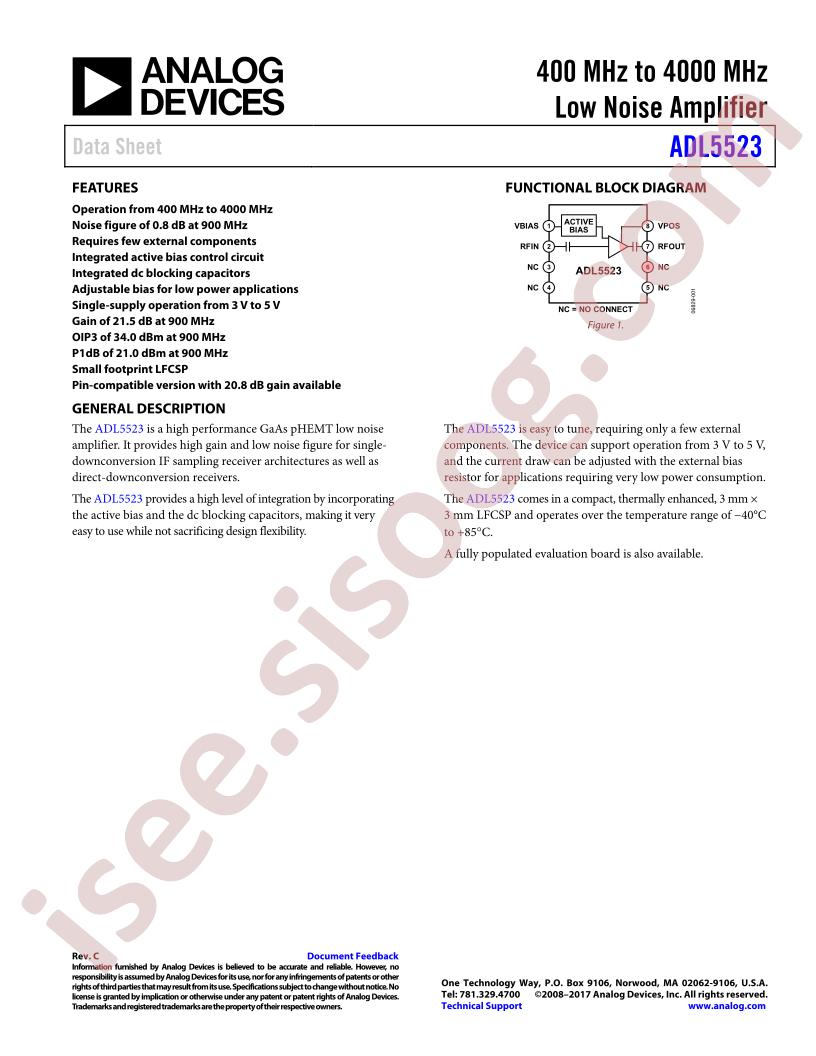

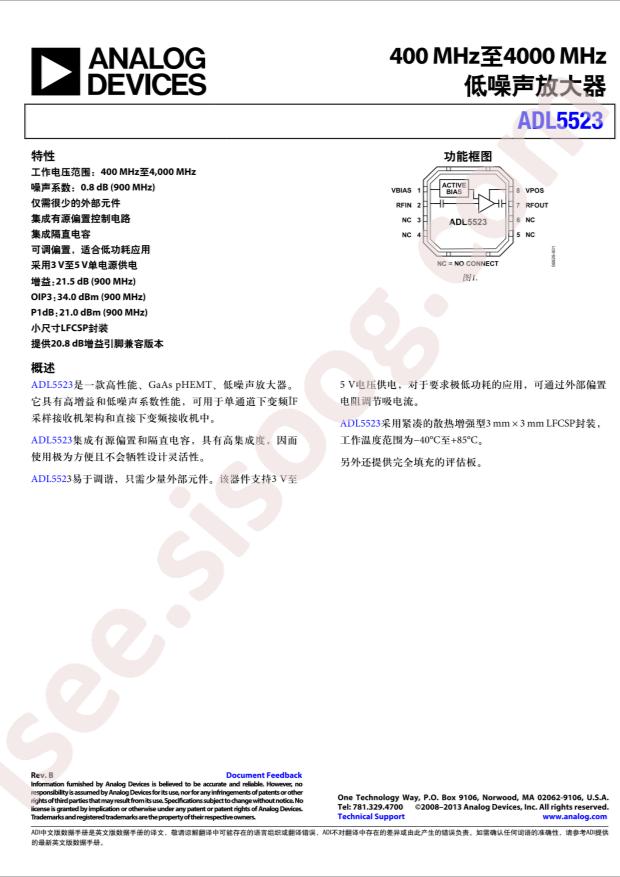

ADL5523 Datasheet

مشخصات

  • Gain: 21.5dB
  • RoHS: true
  • Category: Radio Frequency Chip/Antenna/RF Amplifiers
  • Datasheet: Analog Devices ADL5523ACPZ-R7
  • Applications: General-purpose
  • Noise Figure: 0.8dB
  • Supply Current: 60mA
  • Supply Voltage: 3V~5V
  • Frequency Range: 400MHz~4GHz
  • Package: LFCSP-8
  • Manufacturer: Analog Devices
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • Frequency: 400MHz ~ 4GHz
  • P1dB: 21dBm
  • RF Type: General Purpose
  • Voltage - Supply: 3V ~ 5V
  • Current - Supply: 60mA
  • Test Frequency: 900MHz
  • Mounting Type: Surface Mount
  • Package / Case: 8-VFDFN Exposed Pad, CSP
  • Supplier Device Package: 8-LFCSP-VD (3x3)
  • Base Part Number: ADL5523
  • detail: RF Amplifier IC General Purpose 400MHz ~ 4GHz 8-LFCSP-VD (3x3)
