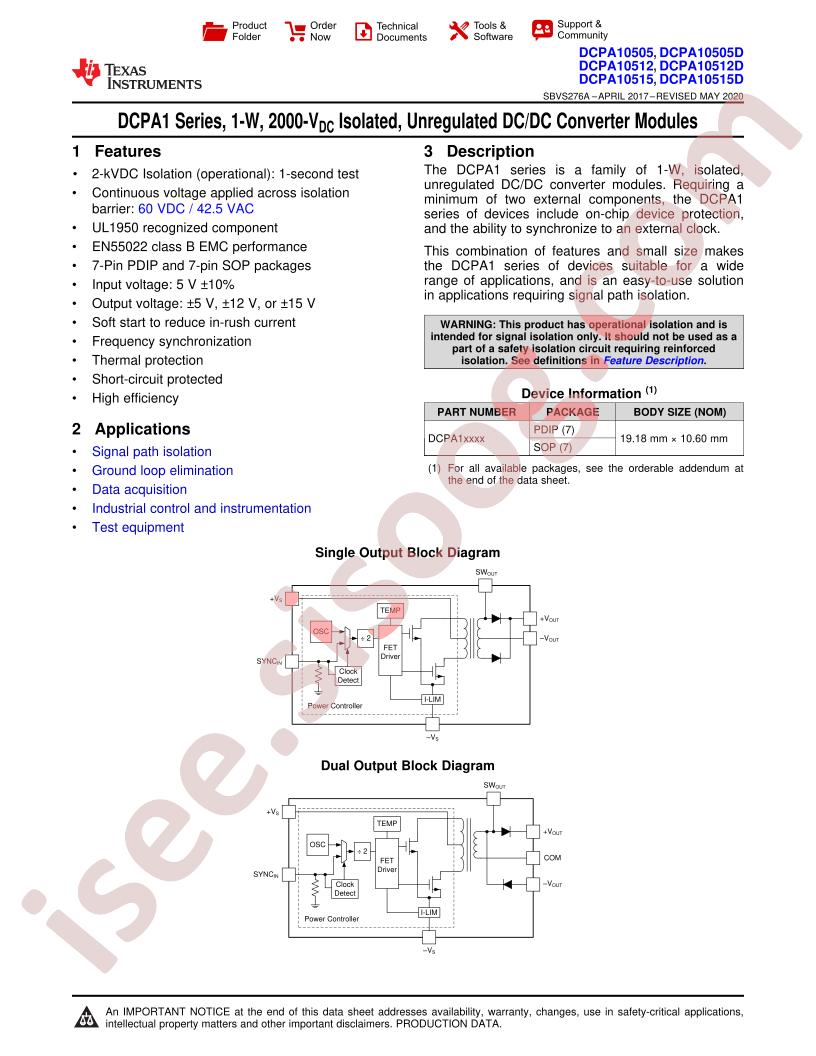

- دیتاشیت DCPA105xx(D) Datasheet
DCPA105xx(D) Datasheet دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | DCPA105xx(D) Datasheet |
|---|---|
| حجم فایل | 860.023 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 27 |
دانلود دیتاشیت DCPA105xx(D) Datasheet |
دانلود دیتاشیت |
|---|
سایر مستندات
DCPA10505DP 27 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Datasheet: Texas Instruments DCPA10515DP-U/700
- Package: SOP-7-2.54mm
- Manufacturer: Texas Instruments
- Type: Isolated Module
- Voltage - Output 4: -
- Voltage - Output 3: -
- Number of Outputs: 2
- Voltage - Output 2: -15V
- Voltage - Input (Max): 5.5V
- Base Part Number: DCPA105
- Size / Dimension: 0.76" L x 0.26" W x 0.21" H (19.2mm x 6.6mm x 5.3mm)
- Applications: ITE (Commercial)
- Power (Watts): 1W
- Package / Case: 14-SMD Module, 7 Leads, Gull Wing
- Efficiency: 86%
- Current - Output (Max): 33mA, 33mA
- Supplier Device Package: 7-SOP
- Series: DCPA1 (1W)
- Operating Temperature: -40°C ~ 100°C
- Voltage - Input (Min): 4.5V
- Voltage - Isolation: 2kV
- Part Status: Active
- Mounting Type: Surface Mount
- Control Features: -
- Voltage - Output 1: 15V
- Packaging: Cut Tape (CT)
- Features: -
- detail: Isolated Module DC DC Converter 2 Output 15V -15V 33mA, 33mA 4.5V - 5.5V Input
