دیتاشیت ADDAC85D-CBI-V

ADDAC80/85/87

مشخصات دیتاشیت

نام دیتاشیت ADDAC80/85/87
حجم فایل 806.67 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

دانلود دیتاشیت ADDAC80/85/87

ADDAC80/85/87 Datasheet

مشخصات

  • Manufacturer: Analog Devices Inc.
  • Series: -
  • Packaging: Tube
  • Part Status: Active
  • Number of Bits: 12
  • Number of D/A Converters: 1
  • Settling Time: 4µs
  • Output Type: Voltage - Buffered
  • Differential Output: No
  • Data Interface: Parallel
  • Reference Type: External, Internal
  • Voltage - Supply, Analog: ±11.4V ~ 16.5V
  • Voltage - Supply, Digital: 4.5V ~ 15.5V
  • INL/DNL (LSB): ±0.25, ±0.75 (Max)
  • Architecture: R-2R
  • Operating Temperature: -55°C ~ 125°C

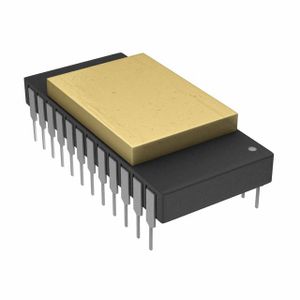

  • Package / Case: 24-CDIP (0.600", 15.24mm)
  • Supplier Device Package: 24-CERDIP
  • Mounting Type: Through Hole
  • Base Part Number: ADDAC85
  • detail: 12 Bit Digital to Analog Converter 1 24-CERDIP
