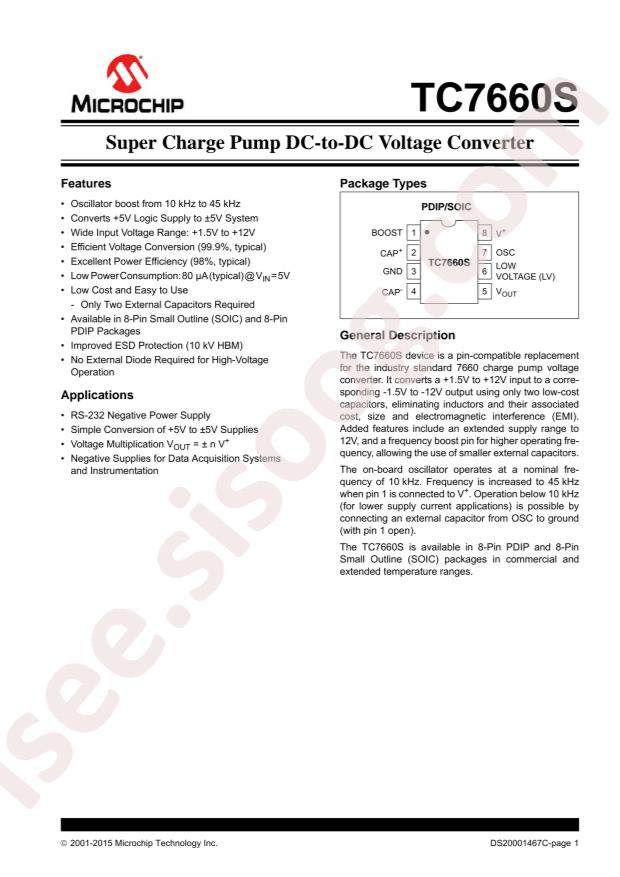

- دیتاشیت TC7660SCPA
دیتاشیت TC7660SCPA
مشخصات دیتاشیت
| نام دیتاشیت | TC7660SCPA |
|---|---|
| حجم فایل | 73.384 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 24 |
TC7660SCPA |
دانلود دیتاشیت |
|---|
سایر مستندات
Analog and Interface Product Guide 76 pages
TC7660S 24 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: -
- Topology: -
- Datasheet: Microchip Tech TC7660SCPA
- Output Type: Fixed
- Input Voltage: 1.5V~12V
- Output Voltage: -12V~-1.5V
- Number of Outputs: 1
- Switching Frequency: 45kHz
- Output Current (Max): 20mA
- Operating Temperature: 0°C~+70°C@(TA)
- Synchronous Rectification: NO
- Package: DIP-8
- Manufacturer: Microchip Tech
- Series: -
- Packaging: Tube
- Part Status: Active
- Output Configuration: Positive or Negative
- Voltage - Input (Min): 1.5V
- Voltage - Input (Max): 12V
- Voltage - Output (Min/Fixed): -Vin, 2Vin
- Voltage - Output (Max): -
- Current - Output: 20mA
- Frequency - Switching: 10kHz ~ 45kHz
- Synchronous Rectifier: No
- Mounting Type: Through Hole
- Package / Case: 8-DIP (0.300", 7.62mm)
- Supplier Device Package: 8-PDIP
- Base Part Number: TC7660S
- detail: Charge Pump Switching Regulator IC Positive or Negative Fixed -Vin, 2Vin 1 Output 20mA 8-DIP (0.300", 7.62mm)
