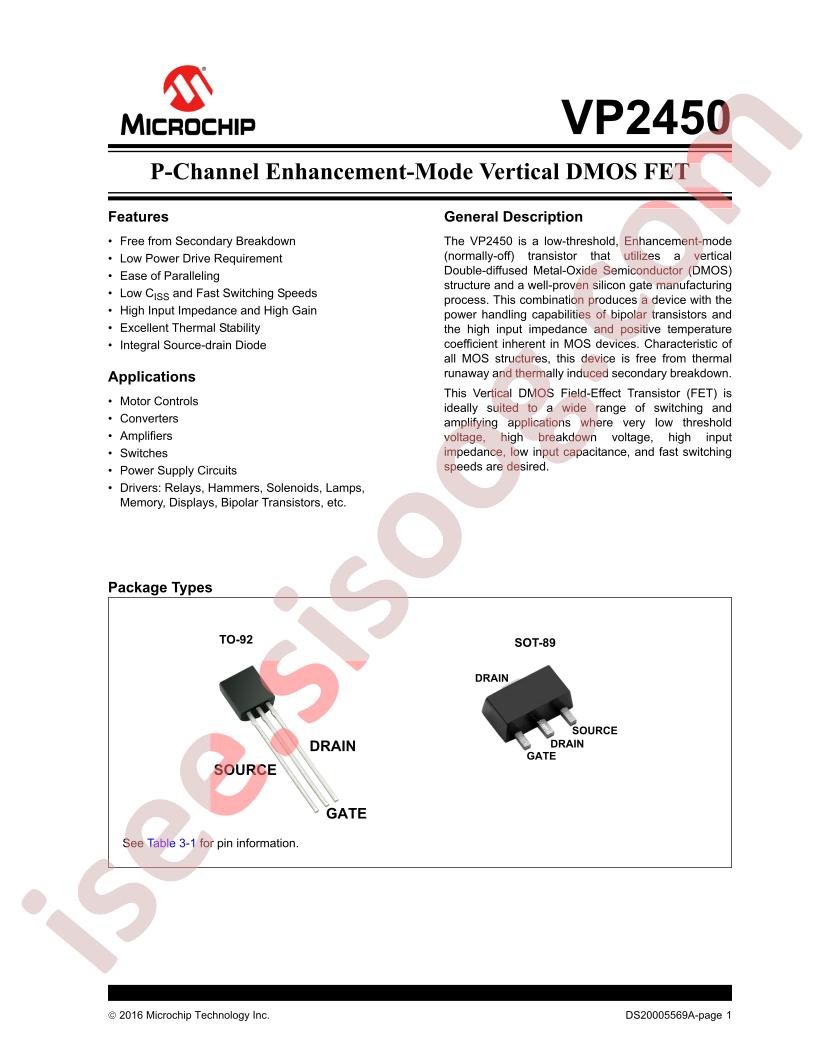

VP2450 دیتاشیت

VP2450

مشخصات دیتاشیت

نام دیتاشیت VP2450
حجم فایل 1131.198 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

مشاهده دیتاشیت VP2450

دانلود دیتاشیت

سایر مستندات

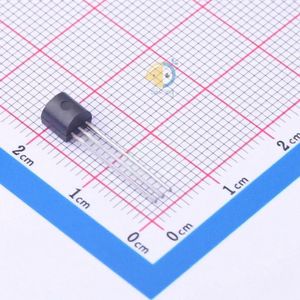

VP2450N3-G 14 pages

مشخصات فنی

  • RoHS: true
  • Type: P Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: Microchip Tech VP2450N8-G
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 1.6W
  • Drain Source Voltage (Vdss): 500V
  • Input Capacitance (Ciss@Vds): 190pF@25V
  • Continuous Drain Current (Id): 160mA
  • Gate Threshold Voltage (Vgs(th)@Id): 3.5V@1mA
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 30Ω@10V,100mA
  • Package: SOT-89-3
  • Manufacturer: Microchip Tech
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: P-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 500V
  • Current - Continuous Drain (Id) @ 25°C: 160mA (Tj)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 30Ohm @ 100mA, 10V
  • Vgs(th) (Max) @ Id: 3.5V @ 1mA
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 190pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 1.6W (Ta)
  • Mounting Type: Surface Mount
  • Supplier Device Package: TO-243AA (SOT-89)
  • Package / Case: TO-243AA
  • detail: P-Channel 500V 160mA (Tj) 1.6W (Ta) Surface Mount TO-243AA (SOT-89)
