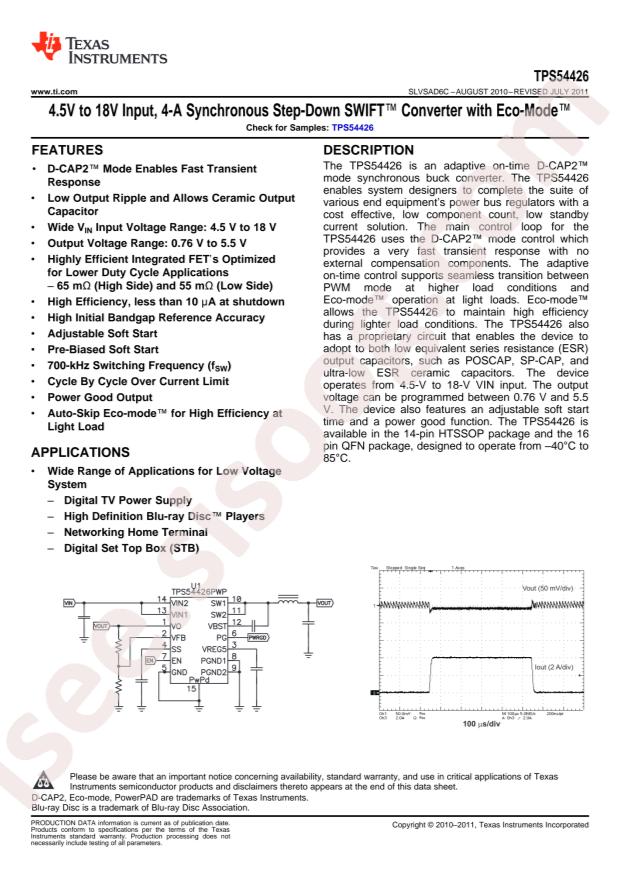

TPS54426RSAR دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | TPS54426RSAR |
|---|---|
| حجم فایل | 107.056 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 29 |
دانلود دیتاشیت TPS54426RSAR |
دانلود دیتاشیت |
|---|
سایر مستندات
TPS54426 29 pages
TPS54426RSAR 28 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down
- Datasheet: Texas Instruments TPS54426RSAR
- Output Type: Adjustable
- Input Voltage: 4.5V~18V
- Output Voltage: 0.76V~5.5V
- Number of Outputs: 1
- Switching Frequency: 700kHz
- Output Current (Max): 4A
- Operating Temperature: -40°C~+85°C@(TA)
- Synchronous Rectification: Yes
- Package: QFN-16-EP(4x4)
- Manufacturer: Texas Instruments
- Package / Case: 16-VQFN Exposed Pad
- Output Configuration: Positive
- Base Part Number: TPS544
- Packaging: Cut Tape (CT)
- Frequency - Switching: 700kHz
- Supplier Device Package: 16-QFN (4x4)
- Part Status: Active
- Current - Output: 4A
- Series: SWIFT™, D-CAP2™, Eco-Mode™
- Voltage - Input (Max): 18V
- Synchronous Rectifier: Yes
- Voltage - Output (Min/Fixed): 0.76V
- Voltage - Input (Min): 4.5V
- Mounting Type: Surface Mount
- Voltage - Output (Max): 5.5V
- detail: Buck Switching Regulator IC Positive Adjustable 0.76V 1 Output 4A 16-VQFN Exposed Pad
