APT25GR120SD15 دیتاشیت

APT25GR120B/S

مشخصات دیتاشیت

نام دیتاشیت APT25GR120B/S
حجم فایل 170.325 کیلوبایت
نوع فایل pdf
تعداد صفحات 6

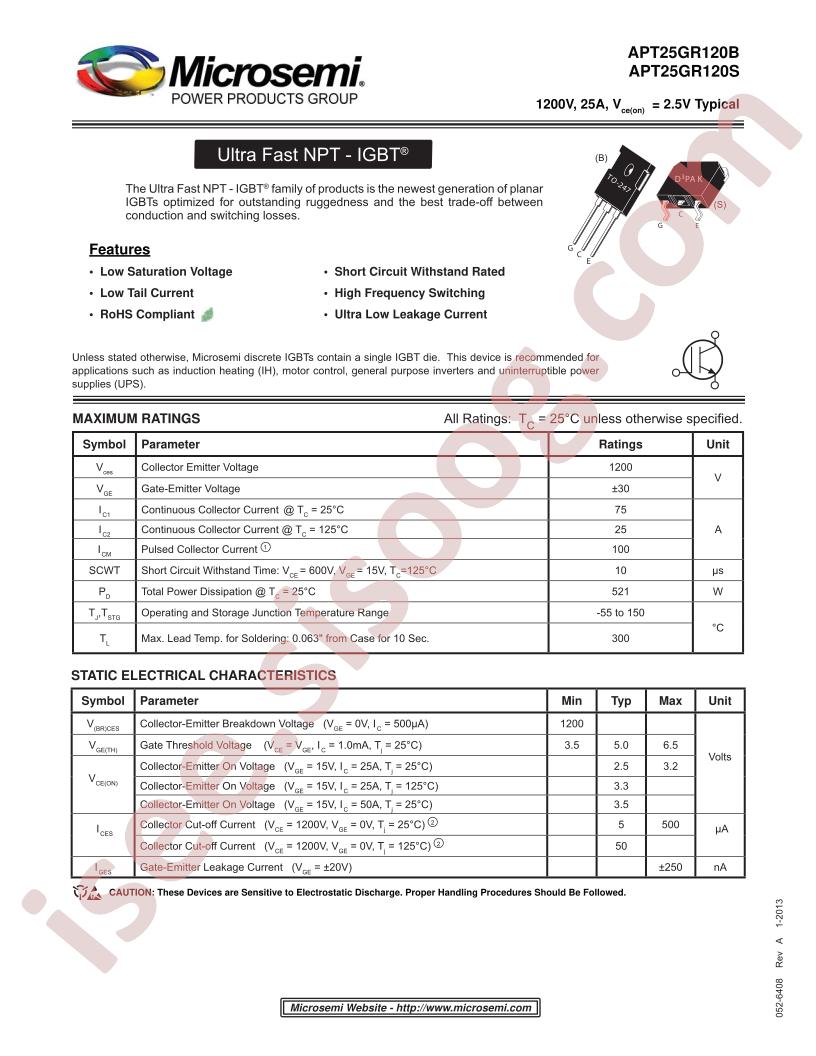

مشاهده دیتاشیت APT25GR120B/S

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: Microchip Technology
  • Series: -
  • Packaging: Bulk
  • Part Status: Active
  • IGBT Type: NPT
  • Voltage - Collector Emitter Breakdown (Max): 1200V
  • Current - Collector (Ic) (Max): 75A
  • Current - Collector Pulsed (Icm): 100A
  • Vce(on) (Max) @ Vge, Ic: 3.2V @ 15V, 25A
  • Power - Max: 521W
  • Switching Energy: 742µJ (on), 427µJ (off)
  • Input Type: Standard
  • Gate Charge: 203nC
  • Td (on/off) @ 25°C: 16ns/122ns
  • Test Condition: 600V, 25A, 4.3Ohm, 15V
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Package / Case: TO-268-3, D³Pak (2 Leads + Tab), TO-268AA
  • Supplier Device Package: D3Pak
  • detail: IGBT NPT 1200V 75A 521W Surface Mount D3Pak
