- دیتاشیت APT25M100J

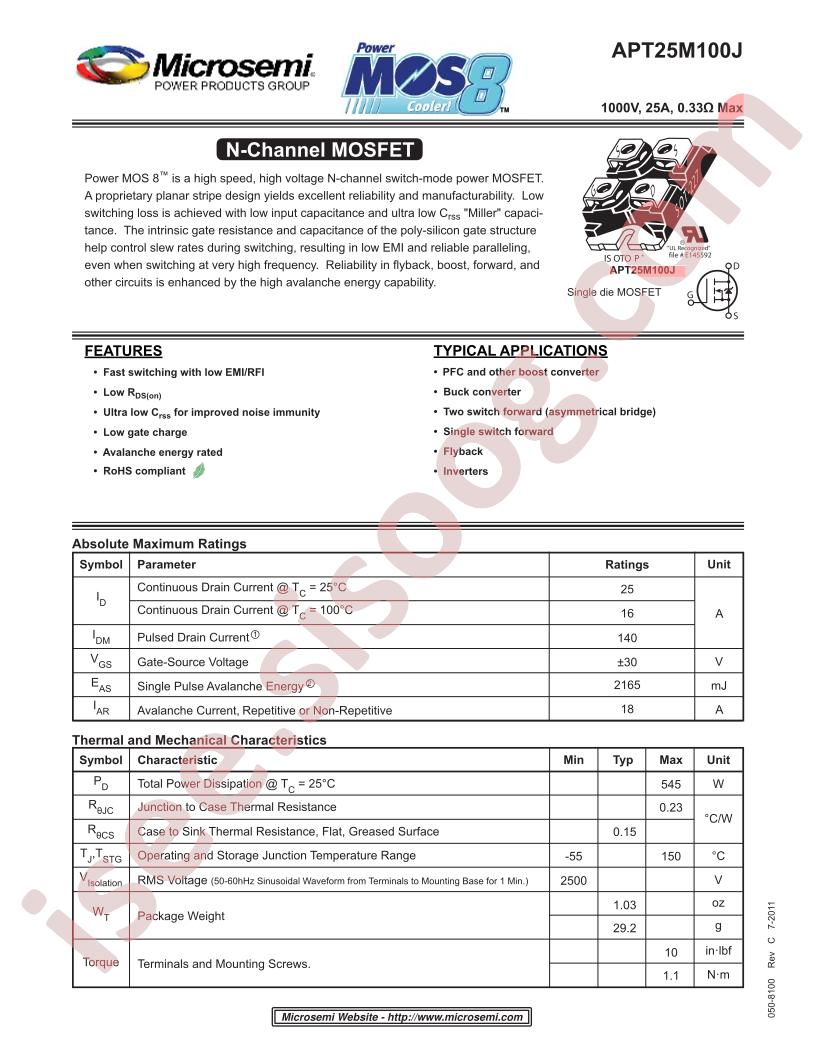

APT25M100J دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | APT25M100J |
|---|---|
| حجم فایل | 210.993 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 4 |
دانلود دیتاشیت APT25M100J |
دانلود دیتاشیت |
|---|
سایر مستندات
Power Products Catalog 40 pages
مشخصات فنی
- Manufacturer: Microchip Technology
- Series: POWER MOS 8™
- Packaging: Tube
- Part Status: Active
- FET Type: N-Channel
- Technology: MOSFET (Metal Oxide)
- Drain to Source Voltage (Vdss): 1000V
- Current - Continuous Drain (Id) @ 25°C: 25A (Tc)
- Drive Voltage (Max Rds On, Min Rds On): 10V
- Rds On (Max) @ Id, Vgs: 330mOhm @ 18A, 10V
- Vgs(th) (Max) @ Id: 5V @ 2.5mA
- Gate Charge (Qg) (Max) @ Vgs: 305nC @ 10V
- Vgs (Max): ±30V
- Input Capacitance (Ciss) (Max) @ Vds: 9835pF @ 25V
- FET Feature: -
- Power Dissipation (Max): 545W (Tc)
- Operating Temperature: -55°C ~ 150°C (TJ)
- Mounting Type: Chassis Mount
- Supplier Device Package: ISOTOP®
- Package / Case: SOT-227-4, miniBLOC
- detail: N-Channel 1000V 25A (Tc) 545W (Tc) Chassis Mount ISOTOP®
