- دیتاشیت APT40N60JCU2

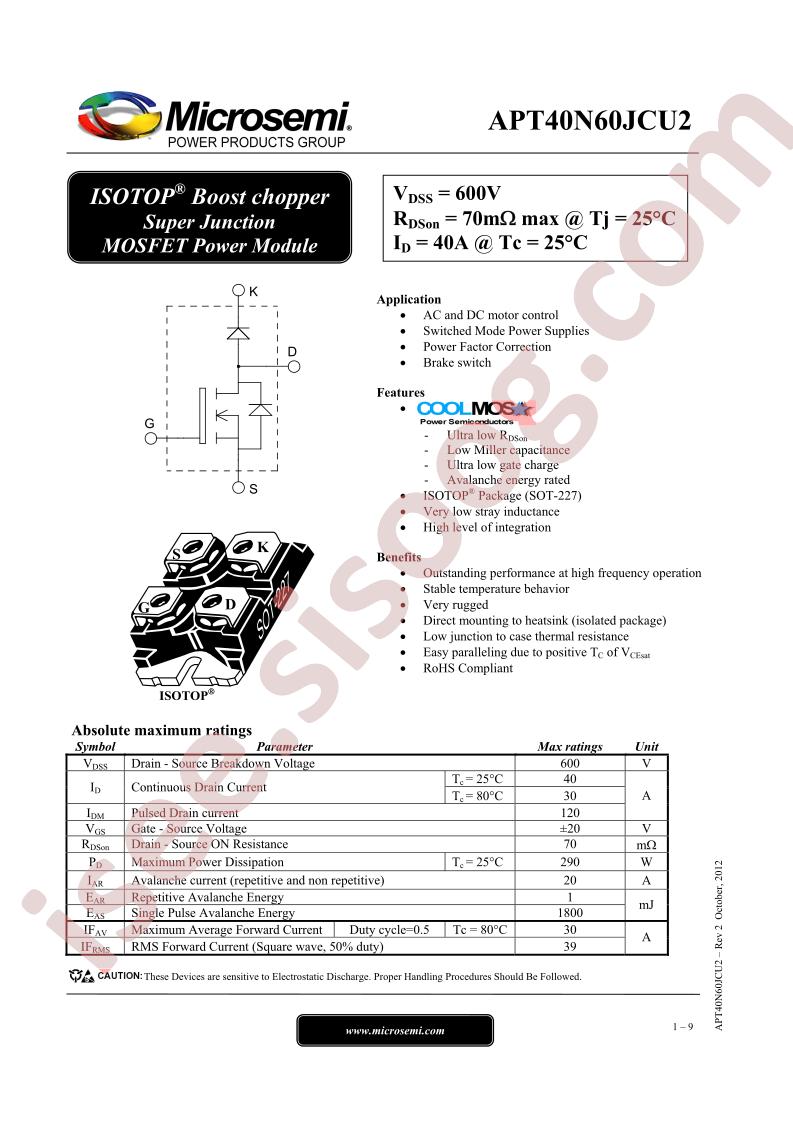

APT40N60JCU2 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | APT40N60JCU2 |
|---|---|
| حجم فایل | 570.434 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 9 |
دانلود دیتاشیت APT40N60JCU2 |
دانلود دیتاشیت |
|---|
سایر مستندات
Power Products Catalog 40 pages
مشخصات فنی
- Manufacturer: Microchip Technology
- Series: -
- Packaging: Bulk
- Part Status: Active
- FET Type: N-Channel
- Technology: MOSFET (Metal Oxide)
- Drain to Source Voltage (Vdss): 600V
- Current - Continuous Drain (Id) @ 25°C: 40A (Tc)
- Drive Voltage (Max Rds On, Min Rds On): 10V
- Rds On (Max) @ Id, Vgs: 70mOhm @ 20A, 10V
- Vgs(th) (Max) @ Id: 3.9V @ 1mA
- Gate Charge (Qg) (Max) @ Vgs: 259nC @ 10V
- Vgs (Max): ±20V
- Input Capacitance (Ciss) (Max) @ Vds: 7015pF @ 25V
- FET Feature: -
- Power Dissipation (Max): 290W (Tc)
- Operating Temperature: -55°C ~ 150°C (TJ)
- Mounting Type: Chassis Mount
- Supplier Device Package: SOT-227
- Package / Case: SOT-227-4, miniBLOC
- detail: N-Channel 600V 40A (Tc) 290W (Tc) Chassis Mount SOT-227
