74HCT175N,652 دیتاشیت

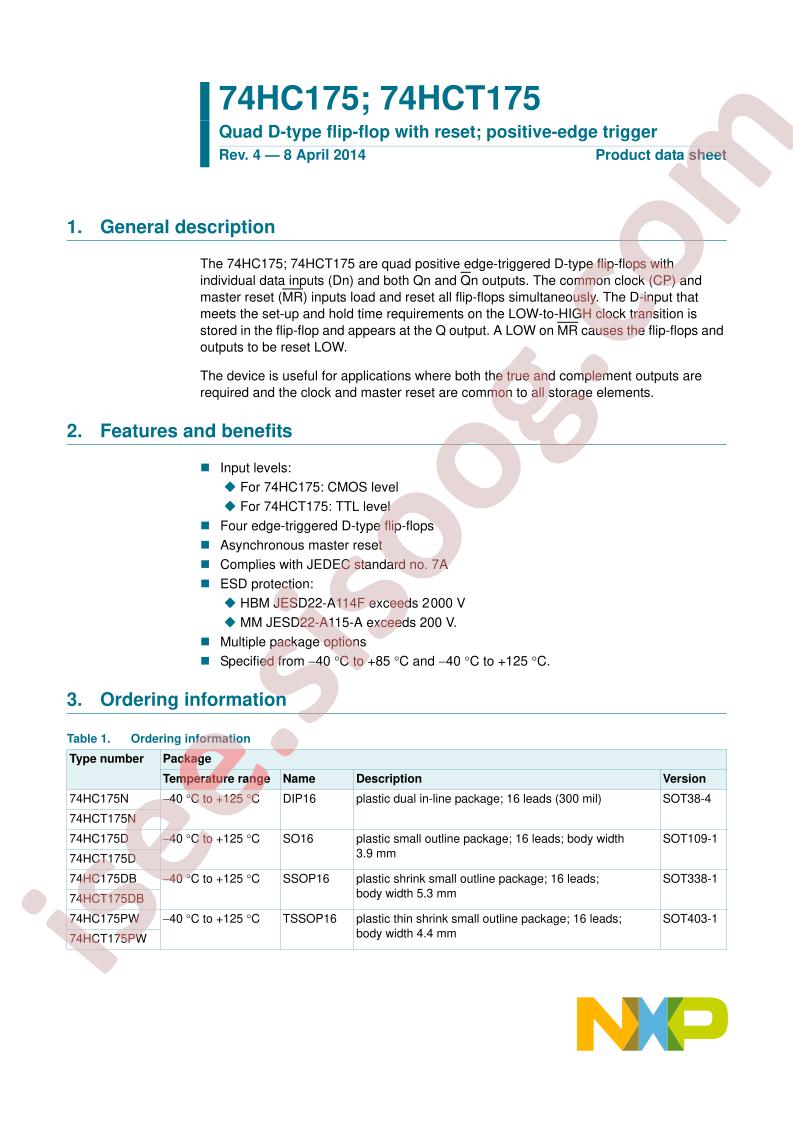

74HC(T)175

مشخصات دیتاشیت

نام دیتاشیت 74HC(T)175
حجم فایل 186.023 کیلوبایت
نوع فایل pdf
تعداد صفحات 19

دانلود دیتاشیت 74HC(T)175

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: NXP USA Inc.
  • Series: 74HCT
  • Packaging: Tube
  • Part Status: Obsolete
  • Function: Master Reset
  • Type: D-Type
  • Output Type: Differential
  • Number of Elements: 1
  • Number of Bits per Element: 4
  • Clock Frequency: 49MHz
  • Max Propagation Delay @ V, Max CL: 33ns @ 4.5V, 50pF
  • Trigger Type: Positive Edge
  • Current - Output High, Low: 4mA, 4mA
  • Voltage - Supply: 4.5V ~ 5.5V
  • Current - Quiescent (Iq): 8µA
  • Input Capacitance: 3.5pF
  • Operating Temperature: -40°C ~ 125°C (TA)
  • Mounting Type: Through Hole
  • Supplier Device Package: 16-DIP
  • Package / Case: 16-DIP (0.300", 7.62mm)
  • Base Part Number: 74HCT1
  • detail: Flip Flop 1 Element D-Type 4 Bit Positive Edge 16-DIP (0.300", 7.62mm)
