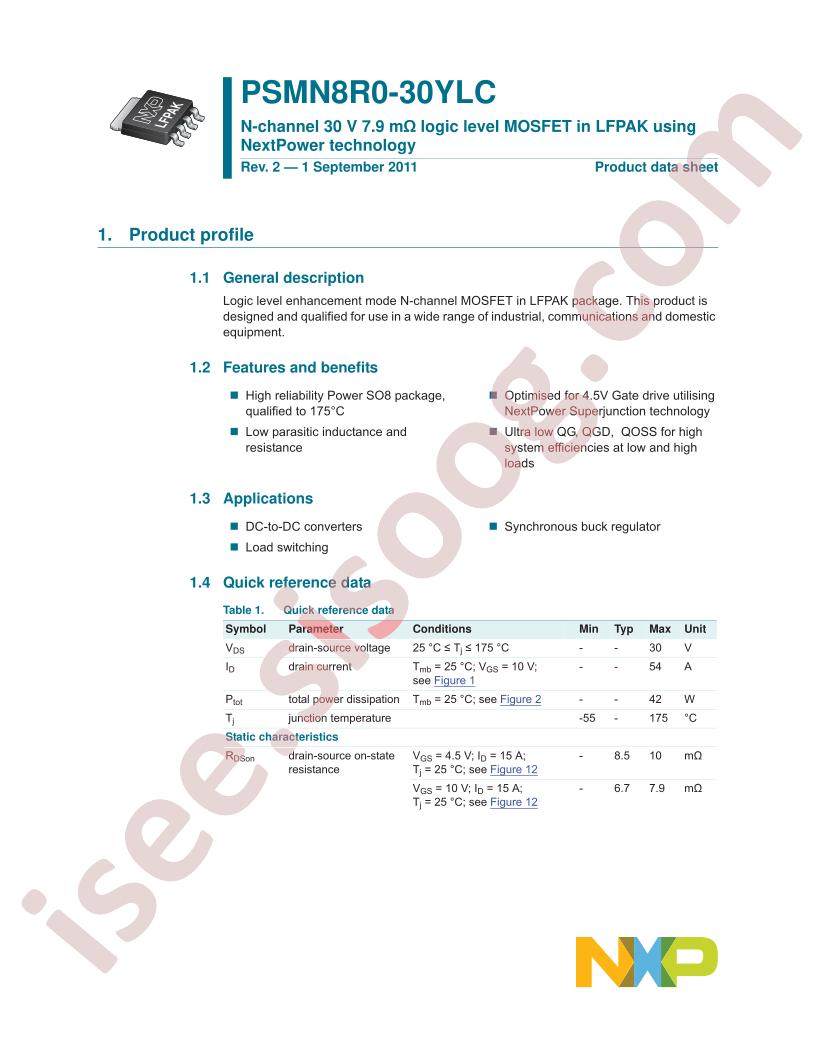

دیتاشیت PSMN8R0-30YLC

PSMN8R0-30YLC

مشخصات دیتاشیت

نام دیتاشیت PSMN8R0-30YLC
حجم فایل 235.563 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

PSMN8R0-30YLC

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: NXP USA Inc.
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 54A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 7.9mOhm @ 15A, 10V
  • Vgs(th) (Max) @ Id: 1.95V @ 1mA
  • Gate Charge (Qg) (Max) @ Vgs: 15nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 848pF @ 15V
  • FET Feature: -
  • Power Dissipation (Max): 42W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: LFPAK56, Power-SO8
  • Package / Case: SC-100, SOT-669
  • Base Part Number: PSMN8
  • detail: N-Channel 30V 54A (Tc) 42W (Tc) Surface Mount LFPAK56, Power-SO8
