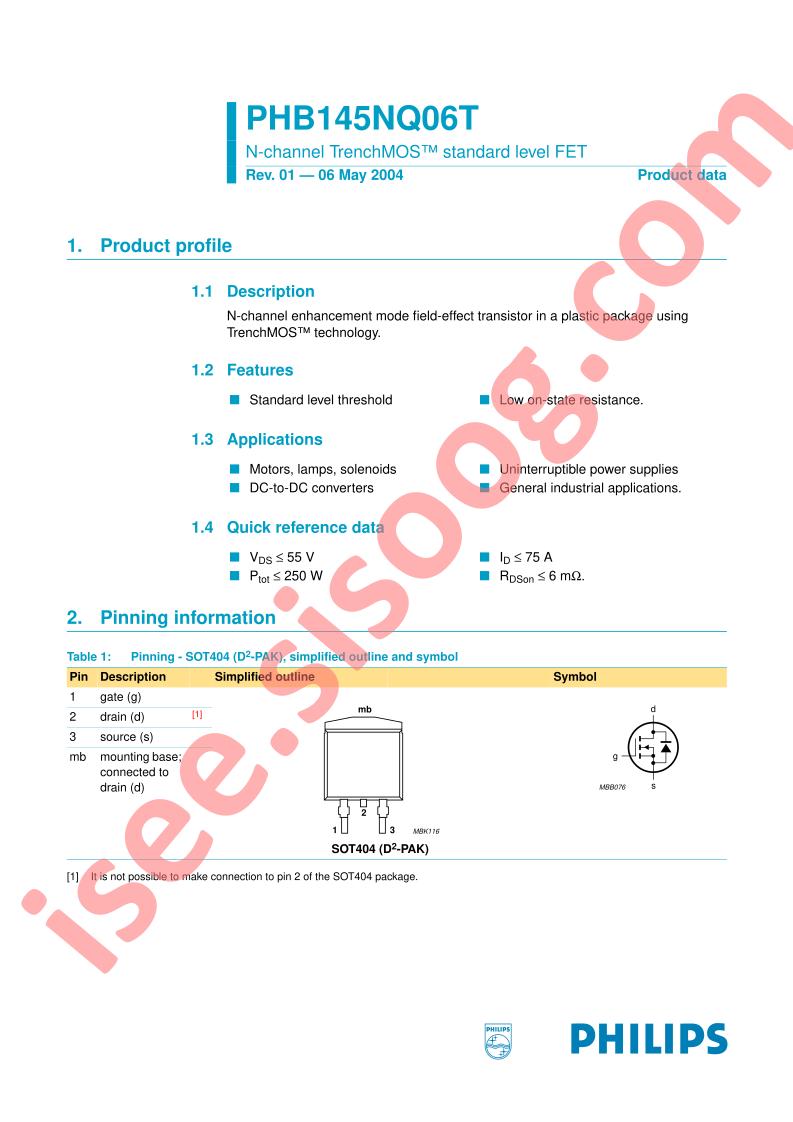

PHB145NQ06T,118 دیتاشیت

PHB145NQ06T

مشخصات دیتاشیت

نام دیتاشیت PHB145NQ06T
حجم فایل 87.406 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

دانلود دیتاشیت PHB145NQ06T

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: NXP USA Inc.
  • Series: TrenchMOS™
  • Packaging: Tape & Reel (TR)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 55V
  • Current - Continuous Drain (Id) @ 25°C: 75A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 6mOhm @ 25A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 1mA
  • Gate Charge (Qg) (Max) @ Vgs: 64.7nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 3825pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 250W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D2PAK
  • Package / Case: TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Part Number: PHB14
  • detail: N-Channel 55V 75A (Tc) 250W (Tc) Surface Mount D2PAK
