WST2301 دیتاشیت

WST2301

مشخصات دیتاشیت

نام دیتاشیت WST2301
حجم فایل 70.953 کیلوبایت
نوع فایل pdf
تعداد صفحات 5

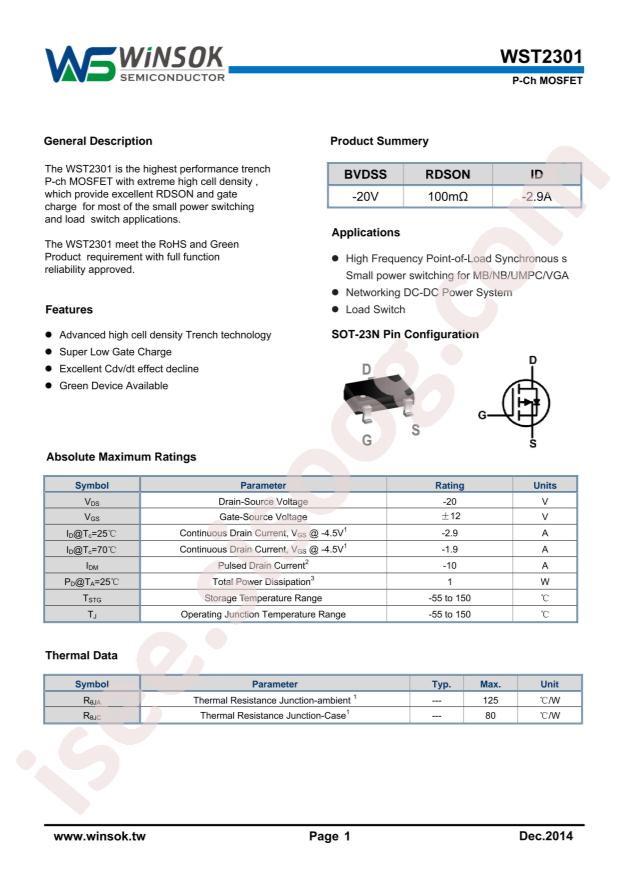

مشاهده دیتاشیت WST2301

دانلود دیتاشیت

سایر مستندات

WST2301 5 pages

مشخصات فنی

  • RoHS: true
  • Type: P Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: Winsok Semicon WST2301
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 1W
  • Total Gate Charge (Qg@Vgs): 5.6nC@4.5V
  • Drain Source Voltage (Vdss): 20V
  • Input Capacitance (Ciss@Vds): 332pF@15V
  • Continuous Drain Current (Id): 2.9A
  • Gate Threshold Voltage (Vgs(th)@Id): 500mV@250uA
  • Reverse Transfer Capacitance (Crss@Vds): 42pF@15V
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 100mΩ@4.5V,2A
  • Package: SOT-23N
  • Manufacturer: Winsok Semicon
  • Part id: 1248065
