HP120N04 دیتاشیت

HP120N04

مشخصات دیتاشیت

نام دیتاشیت HP120N04
حجم فایل 75.453 کیلوبایت
نوع فایل pdf
تعداد صفحات 6

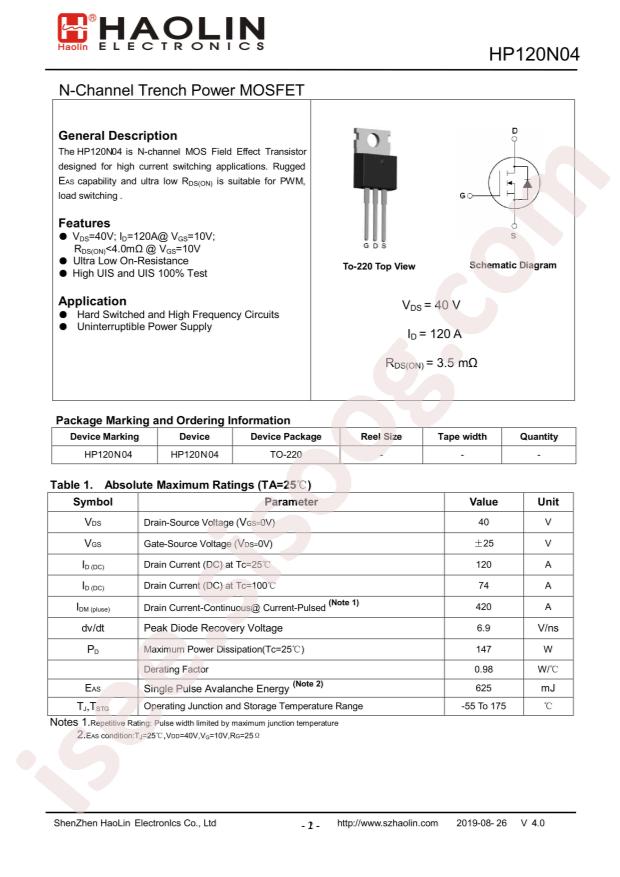

مشاهده دیتاشیت HP120N04

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Type: N Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: HL(Haolin Elec) HP120N04
  • Operating Temperature: -55°C~+175°C@(Tj)
  • Power Dissipation (Pd): 147W
  • Total Gate Charge (Qg@Vgs): 91nC@10V
  • Drain Source Voltage (Vdss): 40V
  • Input Capacitance (Ciss@Vds): 4.061nF@25V
  • Continuous Drain Current (Id): 120A
  • Gate Threshold Voltage (Vgs(th)@Id): 1.7V@250uA
  • Reverse Transfer Capacitance (Crss@Vds): 227pF@25V
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 3.5mΩ@10V,60A

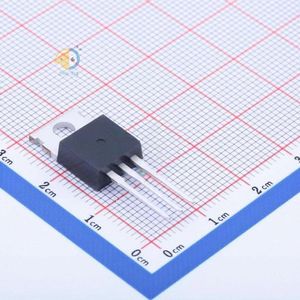

  • Package: TO-220
  • Manufacturer: HL(Haolin Elec)
