- دیتاشیت IKW40N120CS6XKSA1

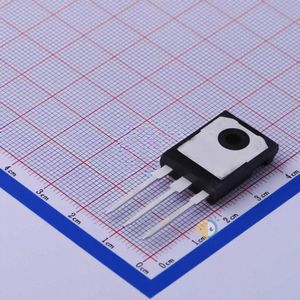

IKW40N120CS6XKSA1 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | IKW40N120CS6XKSA1 |
|---|---|
| حجم فایل | 62.186 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 16 |
دانلود دیتاشیت IKW40N120CS6XKSA1 |
دانلود دیتاشیت |
|---|
سایر مستندات
مستندات دیگری یافت نشد!
مشخصات فنی
- RoHS: true
- Type: Trench Field Stop
- Category: Triode/MOS Tube/Transistor/IGBTs

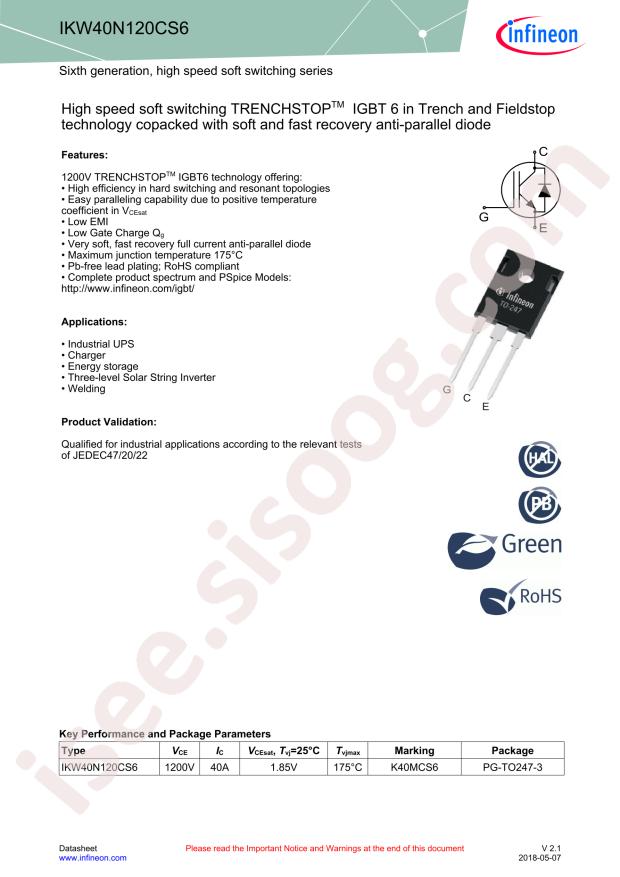

- Datasheet: Infineon Technologies IKW40N120CS6XKSA1
- Operating Temperature: -40°C~+175°C@(Tj)
- Collector Current (Ic): 80A
- Power Dissipation (Pd): 500W
- Turn?on Delay Time (Td(on)): 27ns
- Input Capacitance (Cies@Vce): -
- Turn?on Switching Loss (Eon): 2.55mJ
- Total Gate Charge (Qg@Ic,Vge): 285nC
- Turn?off Delay Time (Td(off)): 315ns
- Pulsed Collector Current (Icm): 160A
- Turn?off Switching Loss (Eoff): 1.55mJ
- Diode Reverse Recovery Time (Trr): 400ns
- Collector-Emitter Breakdown Voltage (Vces): 1200V
- Gate-Emitter Threshold Voltage (Vge(th)@Ic): 2.15V@15V,40A
- Package: TO-247
- Manufacturer: Infineon Technologies
