TTD120N03AT دیتاشیت

TTD120N03AT

مشخصات دیتاشیت

نام دیتاشیت TTD120N03AT
حجم فایل 79.406 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

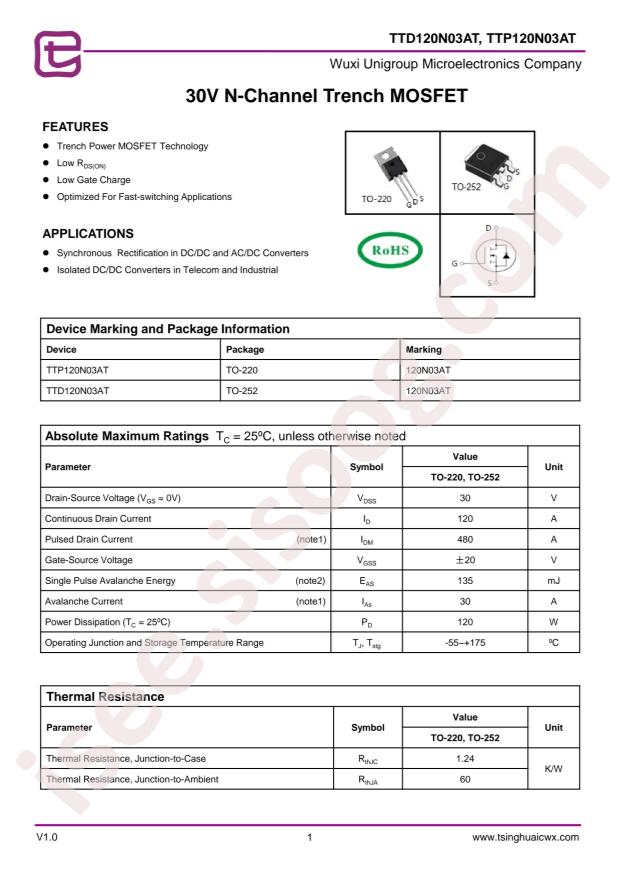

مشاهده دیتاشیت TTD120N03AT

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Type: N Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: WUXI UNIGROUP MICRO TTD120N03AT
  • Operating Temperature: -55°C~+175°C@(Tj)
  • Power Dissipation (Pd): 120W
  • Total Gate Charge (Qg@Vgs): 89nC@10V
  • Drain Source Voltage (Vdss): 30V
  • Input Capacitance (Ciss@Vds): 5.782nF@25V
  • Continuous Drain Current (Id): 120A
  • Gate Threshold Voltage (Vgs(th)@Id): 1.7V@250uA
  • Reverse Transfer Capacitance (Crss@Vds): 376pF@25V
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 2.6mΩ@10V,20A
  • Package: TO-252
  • Manufacturer: WUXI UNIGROUP MICRO
