PDTD143XTR دیتاشیت

PDTD114ETR

مشخصات دیتاشیت

نام دیتاشیت PDTD114ETR
حجم فایل 46.055 کیلوبایت
نوع فایل pdf
تعداد صفحات 18

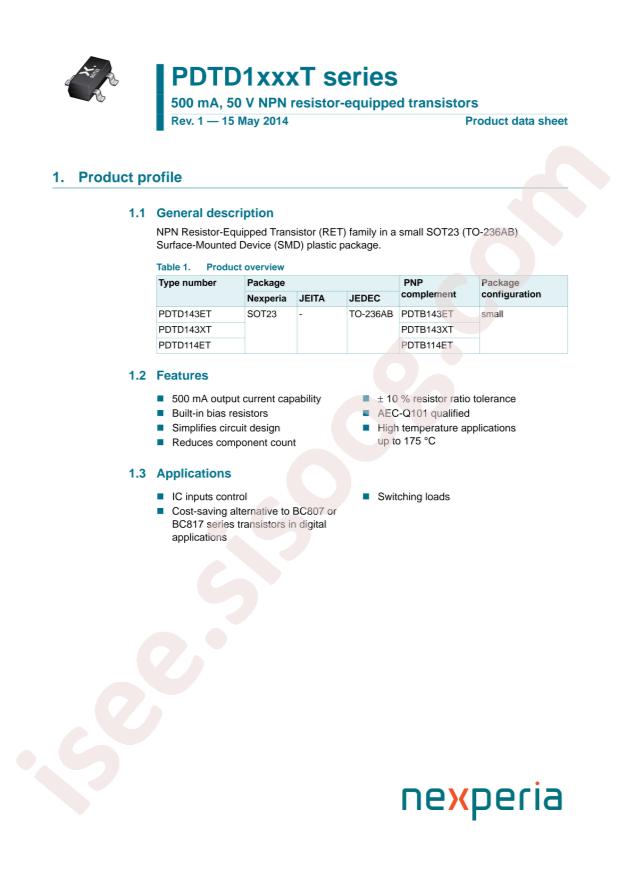

دانلود دیتاشیت PDTD114ETR

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/Digital Transistors
  • Datasheet: Nexperia PDTD143XTR
  • Input Resistor: 4.7kΩ
  • Resistor Ratio: 2.13
  • Transistor Type: 1 NPN - Pre Biased
  • Operating Temperature: +175°C@(Tj)
  • Collector Current (Ic): 500mA
  • Power Dissipation (Pd): 460mW
  • Transition Frequency (fT): 225MHz
  • DC Current Gain (hFE@Ic,Vce): 70@50mA,5V
  • Input Voltage (VI(on)@Ic,Vce): 1.25V@20mA,0.3V
  • Output Voltage (VO(on)@Io/Ii): -
  • Input Voltage (VI(off)@Ic,Vce): 0.75V@100uA,5V
  • Collector Cut-Off Current (Icbo): 100nA
  • Collector-Emitter Breakdown Voltage (Vceo): 50V
  • Collector-Emitter Saturation Voltage (VCE(sat)@Ic,Ib): 100mV@50mA,2.5mA
  • Package: SOT-23(TO-236)
  • Manufacturer: Nexperia
