JCS15N70FC دیتاشیت

JCS15N70FC

مشخصات دیتاشیت

نام دیتاشیت JCS15N70FC
حجم فایل 63.059 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

مشاهده دیتاشیت JCS15N70FC

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Type: N Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: Jilin Sino-Microelectronics JCS15N70FC
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 62.5W
  • Total Gate Charge (Qg@Vgs): 44.6nC@10V
  • Drain Source Voltage (Vdss): 700V
  • Input Capacitance (Ciss@Vds): 2.185nF@25V
  • Continuous Drain Current (Id): 15A
  • Gate Threshold Voltage (Vgs(th)@Id): 5V@250uA
  • Reverse Transfer Capacitance (Crss@Vds): 10.79pF@25V
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 450mΩ@10V,7.5A

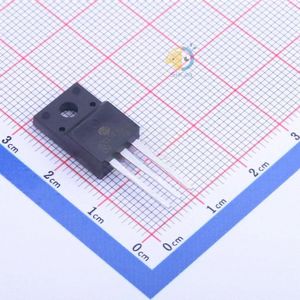

  • Package: TO-220
  • Manufacturer: Jilin Sino-Microelectronics
