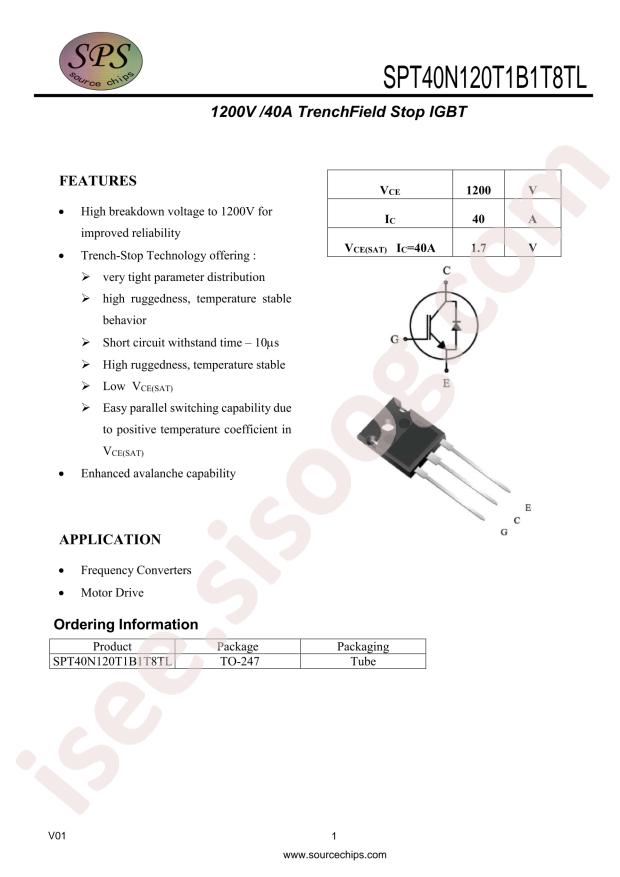

- دیتاشیت SPT40N120T1B1T8TL
SPT40N120T1B1T8TL دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | SPT40N120T1B1T8TL |
|---|---|
| حجم فایل | 49.502 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 8 |
دانلود دیتاشیت SPT40N120T1B1T8TL |
دانلود دیتاشیت |
|---|
سایر مستندات
مستندات دیگری یافت نشد!
مشخصات فنی
- RoHS: true
- Type: Trench Field Stop
- Category: Triode/MOS Tube/Transistor/IGBTs
- Datasheet: SPS SPT40N120T1B1T8TL
- Operating Temperature: -40°C~+150°C@(Tj)
- Collector Current (Ic): 80A
- Power Dissipation (Pd): 416W
- Turn?on Delay Time (Td(on)): 55ns
- Input Capacitance (Cies@Vce): 4.4nF@25V
- Turn?on Switching Loss (Eon): 2.4mJ
- Diode Forward Voltage (Vf@If): 3.5V@40A
- Total Gate Charge (Qg@Ic,Vge): 270nC@40A,15V
- Turn?off Delay Time (Td(off)): 230ns
- Pulsed Collector Current (Icm): 160A
- Turn?off Switching Loss (Eoff): 1.5mJ
- Diode Reverse Recovery Time (Trr): 190ns
- Collector Cut-Off Current (Ices@Vce): 10uA@1.2kV
- Collector-Emitter Breakdown Voltage (Vces): 1.2kV
- Gate-Emitter Threshold Voltage (Vge(th)@Ic): 5.8V@250uA
- Collector-Emitter Saturation Voltage (VCE(sat)@Ic,Vge): 1.7V@40A,15V

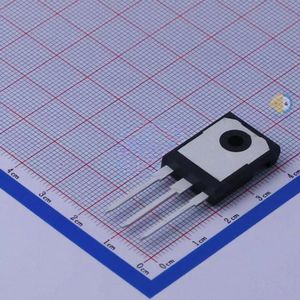

- Package: TO-247
- Manufacturer: SPS
