JCS3AN150AA دیتاشیت

JCS3AN150AA

مشخصات دیتاشیت

نام دیتاشیت JCS3AN150AA
حجم فایل 84.105 کیلوبایت
نوع فایل pdf
تعداد صفحات 14

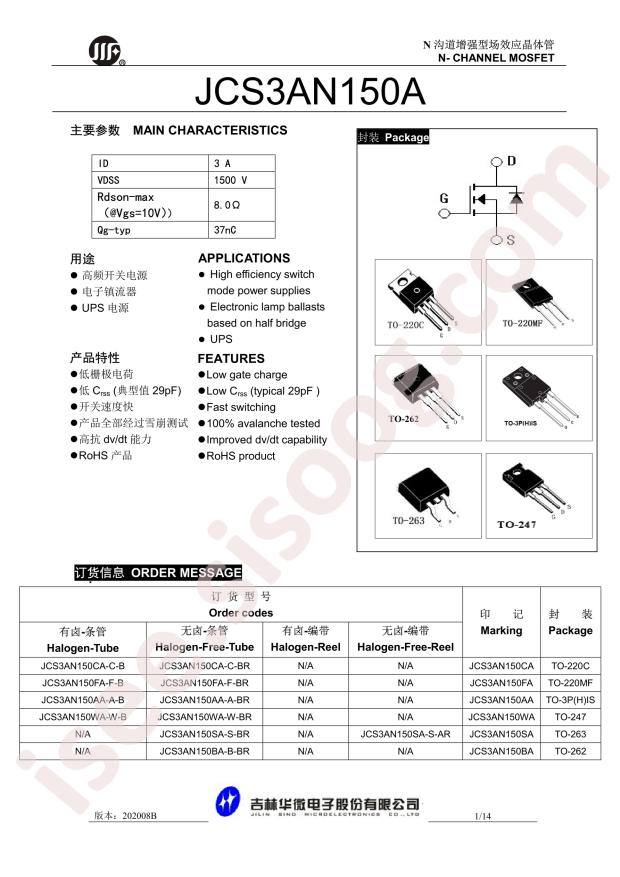

مشاهده دیتاشیت JCS3AN150AA

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Type: N Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: Jilin Sino-Microelectronics JCS3AN150AA
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 69W
  • Total Gate Charge (Qg@Vgs): 37nC@10V
  • Drain Source Voltage (Vdss): 1.5kV
  • Input Capacitance (Ciss@Vds): 824pF@25V
  • Continuous Drain Current (Id): 3A
  • Gate Threshold Voltage (Vgs(th)@Id): 5V@250uA
  • Reverse Transfer Capacitance (Crss@Vds): 29pF@25V
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 6.3Ω@10V,1.5A

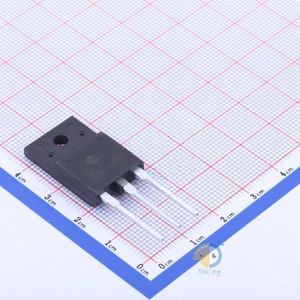

  • Package: TO-3P
  • Manufacturer: Jilin Sino-Microelectronics
