دیتاشیت AFGY120T65SPD-B4

AFGY120T65SPD-B4

مشخصات دیتاشیت

نام دیتاشیت AFGY120T65SPD-B4
حجم فایل 66.802 کیلوبایت
نوع فایل pdf
تعداد صفحات 11

دانلود دیتاشیت AFGY120T65SPD-B4

AFGY120T65SPD-B4 Datasheet

مشخصات

  • RoHS: true
  • Type: Trench Field Stop
  • Category: Triode/MOS Tube/Transistor/IGBTs
  • Datasheet: onsemi AFGY120T65SPD-B4
  • Operating Temperature: 55°C~+175°C@(Tj)
  • Collector Current (Ic): 240A
  • Power Dissipation (Pd): 882W
  • Turn?on Delay Time (Td(on)): 53ns
  • Turn?on Switching Loss (Eon): 6.8mJ
  • Total Gate Charge (Qg@Ic,Vge): 243nC
  • Turn?off Delay Time (Td(off)): 102ns
  • Pulsed Collector Current (Icm): 378A
  • Turn?off Switching Loss (Eoff): 3.5mJ
  • Diode Reverse Recovery Time (Trr): 123ns
  • Collector-Emitter Breakdown Voltage (Vces): 650V
  • Gate-Emitter Threshold Voltage (Vge(th)@Ic): 1.85V@15V,120A

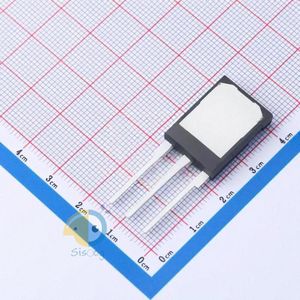

  • Package: TO-247
  • Manufacturer: onsemi
