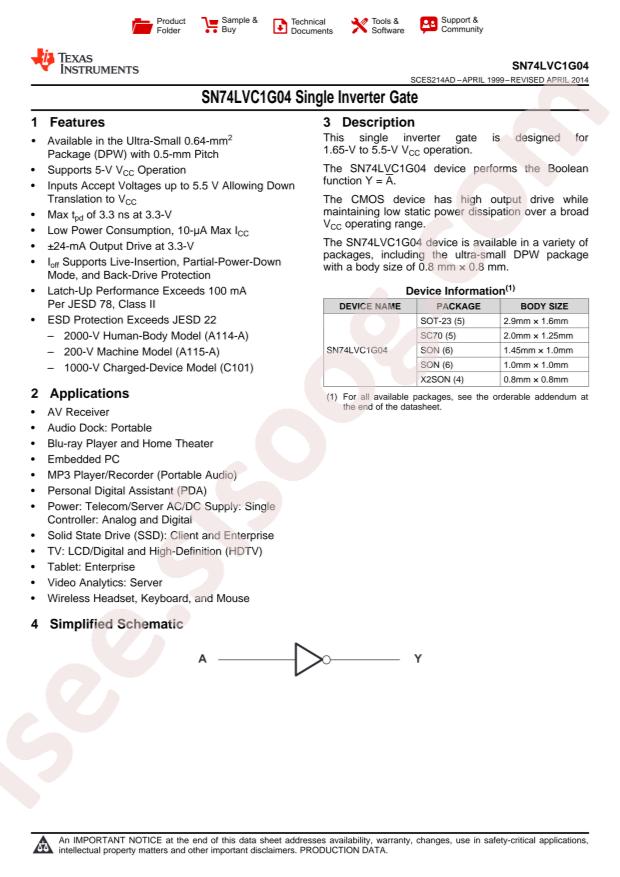

دیتاشیت SN74LVC1G04DBVR
مشخصات دیتاشیت
| نام دیتاشیت | SN74LVC1G04DBVR |
|---|---|
| حجم فایل | 81.085 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 35 |
SN74LVC1G04DBVR |
دانلود دیتاشیت |
|---|
سایر مستندات
SN74LVC1G04 42 pages
SN74LVC1G04DBVR 10 pages
مشخصات فنی
- RoHS: true
- Series: 74LVC
- Category: Logic ICs/Inverters
- Datasheet: Texas Instruments SN74LVC1G04DBVR
- Sink Current: 32mA
- Source Current: 32mA
- Number of Inputs: 1
- Number of Circuits: 1
- Supply Current (Max): 10uA
- Low level range (VIL): 0.7V~0.8V
- Max Propagation Delay: 3.7ns@5V,50pF
- Operating Temperature: -40°C~+125°C
- High level range (VIH): 1.7V~2V
- Supply Voltage(Single): 1.65V~5.5V
- Package: SOT-23-5
- Manufacturer: Texas Instruments
- Logic Gate Type: -
- Logic Level - High: 1.7V ~ 2V
- Logic Level - Low: 0.7V ~ 0.8V
- Base Part Number: SN74LVC1G
- Max Propagation Delay @ V, Max CL: 3.7ns @ 5V, 50pF
- Logic Type: Inverter
- Current - Output High, Low: 32mA, 32mA
- Supplier Device Package: SOT-23-5
- Features: -
- Part Status: Active
- Current - Quiescent (Max): 10µA
- Package / Case: SC-74A, SOT-753
- Mounting Type: Surface Mount
- Packaging: Cut Tape (CT)
- Voltage - Supply: 1.65V ~ 5.5V
- detail: Inverter IC 1 Channel SOT-23-5
