TMBAT49FILM دیتاشیت

TMBAT49FILM

مشخصات دیتاشیت

نام دیتاشیت TMBAT49FILM
حجم فایل 29.784 کیلوبایت
نوع فایل pdf
تعداد صفحات 6

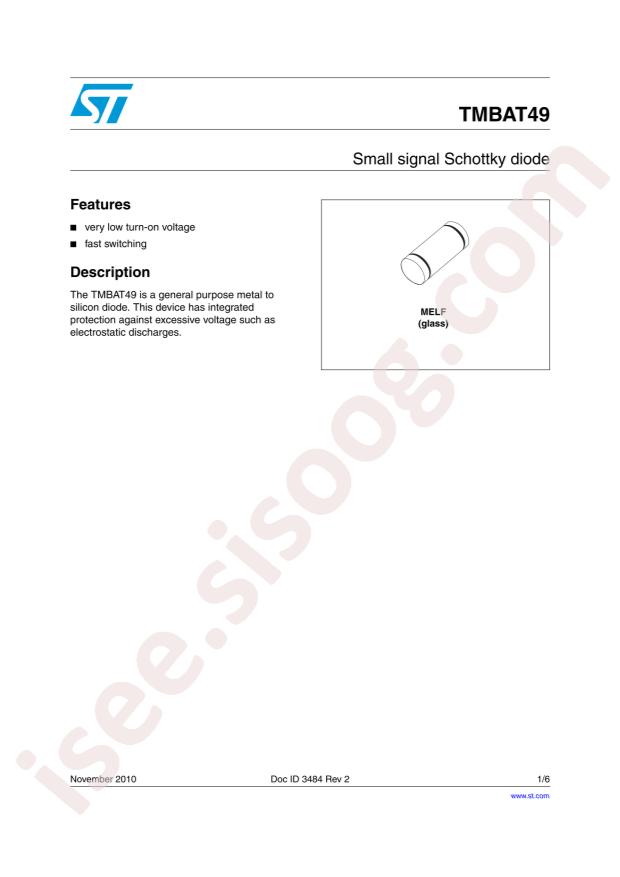

مشاهده دیتاشیت TMBAT49FILM

دانلود دیتاشیت

سایر مستندات

TMBAT49 6 pages

مشخصات فنی

  • RoHS: true
  • Category: Diodes/Schottky Barrier Diodes (SBD)
  • Datasheet: STMicroelectronics TMBAT49FILM
  • Reverse Voltage (Vr): 80V
  • Forward Voltage (Vf@If): 420mV@100mA
  • Reverse Leakage Current (Ir): 200uA@80V
  • Average Rectified Current (Io): 500mA
  • Package: MELF
  • Manufacturer: STMicroelectronics
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • Diode Type: Schottky
  • Voltage - DC Reverse (Vr) (Max): 80V
  • Current - Average Rectified (Io): 500mA (DC)
  • Voltage - Forward (Vf) (Max) @ If: 420mV @ 100mA
  • Speed: Fast Recovery =< 500ns, > 200mA (Io)
  • Current - Reverse Leakage @ Vr: 200µA @ 80V
  • Capacitance @ Vr, F: 120pF @ 0V, 1MHz
  • Mounting Type: Surface Mount
  • Package / Case: DO-213AB, MELF
  • Supplier Device Package: MELF
  • Operating Temperature - Junction: -65°C ~ 125°C
  • Base Part Number: BAT49
  • detail: Diode Schottky 80V 500mA (DC) Surface Mount MELF
