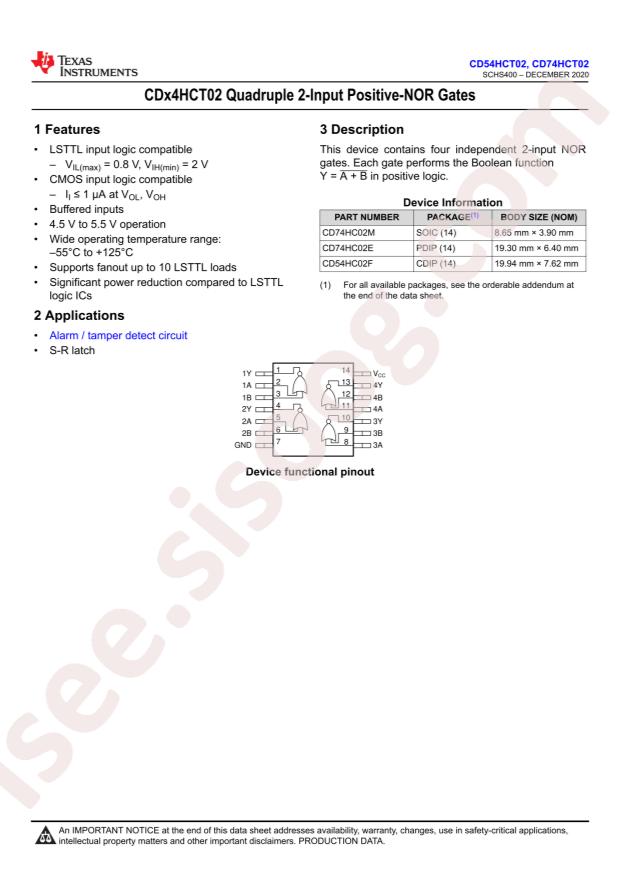

CD74HCT02E 数据手册
其他文档
CD54,74HC(T)02 17 pages
技术规格
- RoHS: true
- Series: 74HCT
- Category: Logic ICs/Gates
- Datasheet: Texas Instruments CD74HCT02E
- Sink Current: 4mA
- Source Current: 4mA
- Supply Voltage: 4.5V~5.5V
- Logic Gate Type: NORGate
- Number of Channels: 4
- Low Level Range (VIL): 0.8V
- Operating Temperature: -55°C~+125°C
- High Level Range (VIH): 2V
- Propagation Delay Time: 21ns@4.5V,50pF
- Quiescent Current (Max): 2uA
- Package: PDIP-14
- Manufacturer: Texas Instruments
- Mounting Type: Through Hole
- Logic Level - Low: 0.8V
- Current - Quiescent (Max): 2µA
- Voltage - Supply: 4.5V ~ 5.5V
- Number of Circuits: 4
- Packaging: Tube
- Package / Case: 14-DIP (0.300", 7.62mm)
- Logic Level - High: 2V
- Part Status: Active
- Current - Output High, Low: 4mA, 4mA
- Features: -
- Base Part Number: 74HCT02
- Supplier Device Package: 14-PDIP
- Number of Inputs: 2
- Logic Type: NOR Gate
- Max Propagation Delay @ V, Max CL: 21ns @ 4.5V, 50pF
- detail: NOR Gate IC 4 Channel 14-PDIP
