STB70NF03L-1 دیتاشیت

STB70NF03L-1

مشخصات دیتاشیت

نام دیتاشیت STB70NF03L-1
حجم فایل 474.482 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

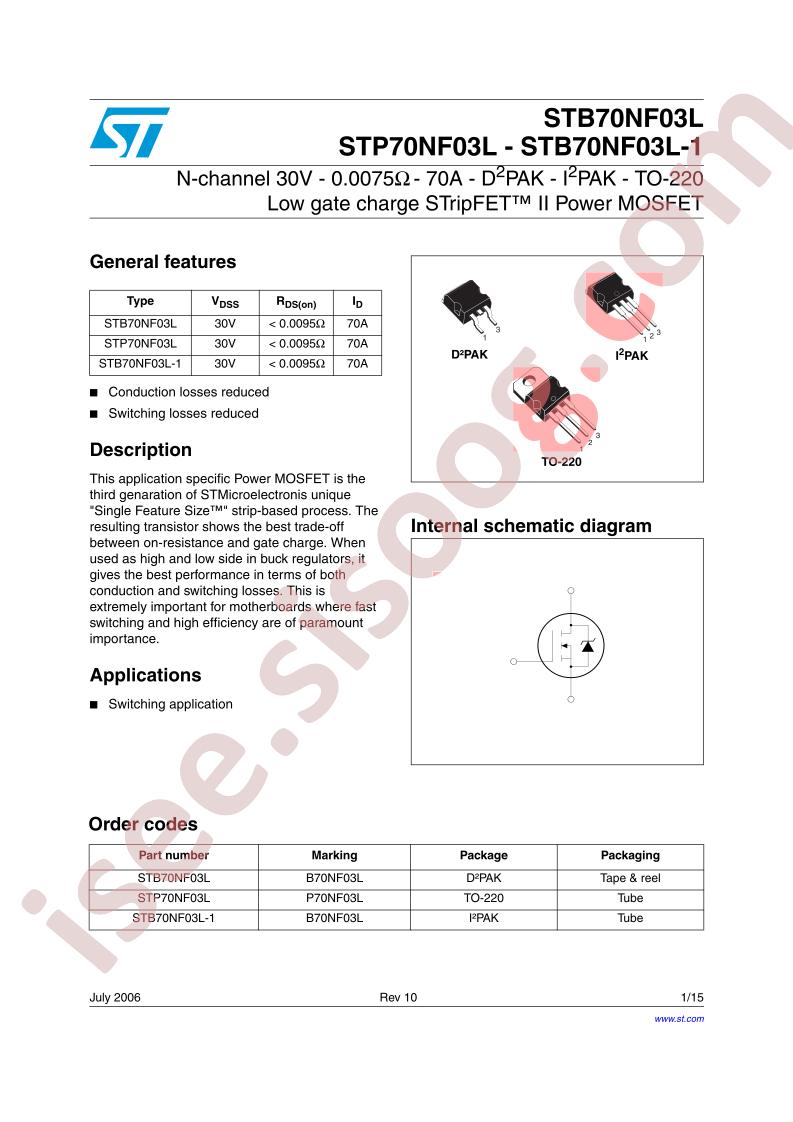

مشاهده دیتاشیت STB70NF03L-1

دانلود دیتاشیت

سایر مستندات

ST(B,P)70NF03L(-1) 15 pages

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: STripFET™ II
  • Packaging: Tape & Reel (TR)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 70A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 5V, 10V
  • Rds On (Max) @ Id, Vgs: 9.5mOhm @ 35A, 10V
  • Vgs(th) (Max) @ Id: 1V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 30nC @ 5V
  • Vgs (Max): ±18V
  • Input Capacitance (Ciss) (Max) @ Vds: 1440pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 100W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: I2PAK (TO-262)
  • Package / Case: TO-262-3 Long Leads, I²Pak, TO-262AA
  • Base Part Number: STB70N
  • detail: N-Channel 30V 70A (Tc) 100W (Tc) Through Hole I2PAK (TO-262)
