دیتاشیت SN74ALS174N

SN54/74(ALS,AS)174/75(B)

مشخصات دیتاشیت

نام دیتاشیت SN54/74(ALS,AS)174/75(B)
حجم فایل 902.341 کیلوبایت
نوع فایل pdf
تعداد صفحات 21

دانلود دیتاشیت SN54/74(ALS,AS)174/75(B)

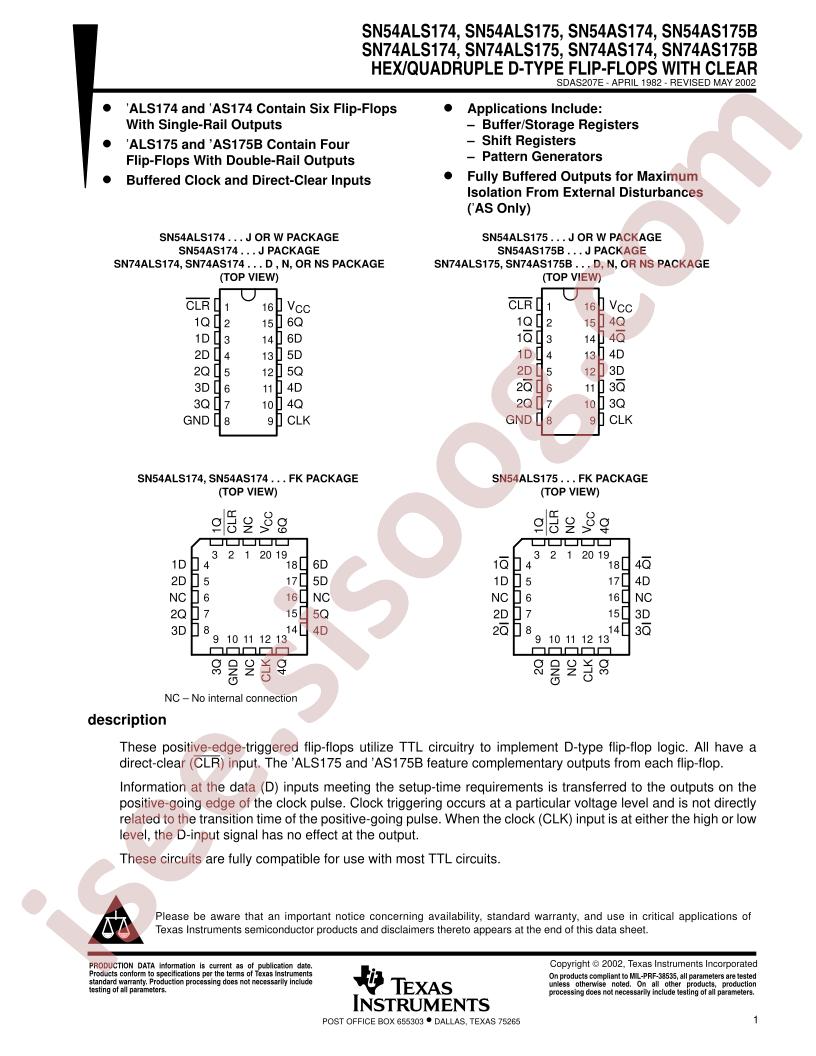

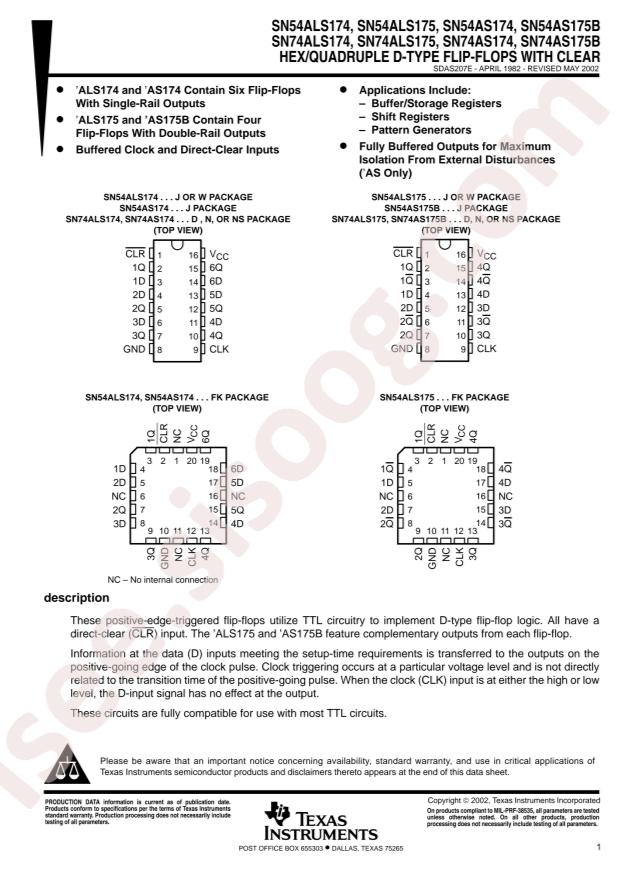

SN54/74(ALS,AS)174/75(B) Datasheet

مشخصات

  • RoHS: true
  • Type: D-Type
  • Series: 74ALS
  • Category: Logic ICs/Flip Flops
  • Function: Reset
  • Datasheet: Texas Instruments SN74ALS174N
  • Output Type: Non-Inverted
  • Sink Current: 8mA
  • Trigger Type: 上升沿
  • Source Current: 400uA
  • Supply Voltage: 4.5V~5.5V
  • Clock Frequency: 50MHz
  • Number of Elements: 1
  • Operating Temperature: 0°C~+70°C
  • Quiescent Current (Iq): 19mA
  • Maximum Propagation Delay: 17ns@5V,50pF
  • Number of Bits per Element: 6
  • Package: PDIP-16
  • Manufacturer: Texas Instruments
  • Max Propagation Delay @ V, Max CL: 17ns @ 5V, 50pF
  • Package / Case: 16-DIP (0.300", 7.62mm)
  • Current - Quiescent (Iq): 19mA
  • Base Part Number: SN74ALS1
  • Supplier Device Package: 16-PDIP
  • Packaging: Tube
  • Current - Output High, Low: 400µA, 8mA
  • Mounting Type: Through Hole
  • Voltage - Supply: 4.5V ~ 5.5V
  • Part Status: Active
  • detail: Flip Flop 1 Element D-Type 6 Bit Positive Edge 16-DIP (0.300", 7.62mm)
