- دیتاشیت ADL5801ACPZ-R7
ADL5801ACPZ-R7 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | ADL5801ACPZ-R7 |
|---|---|
| حجم فایل | 88.371 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 40 |
دانلود دیتاشیت ADL5801ACPZ-R7 |
دانلود دیتاشیت |
|---|
سایر مستندات

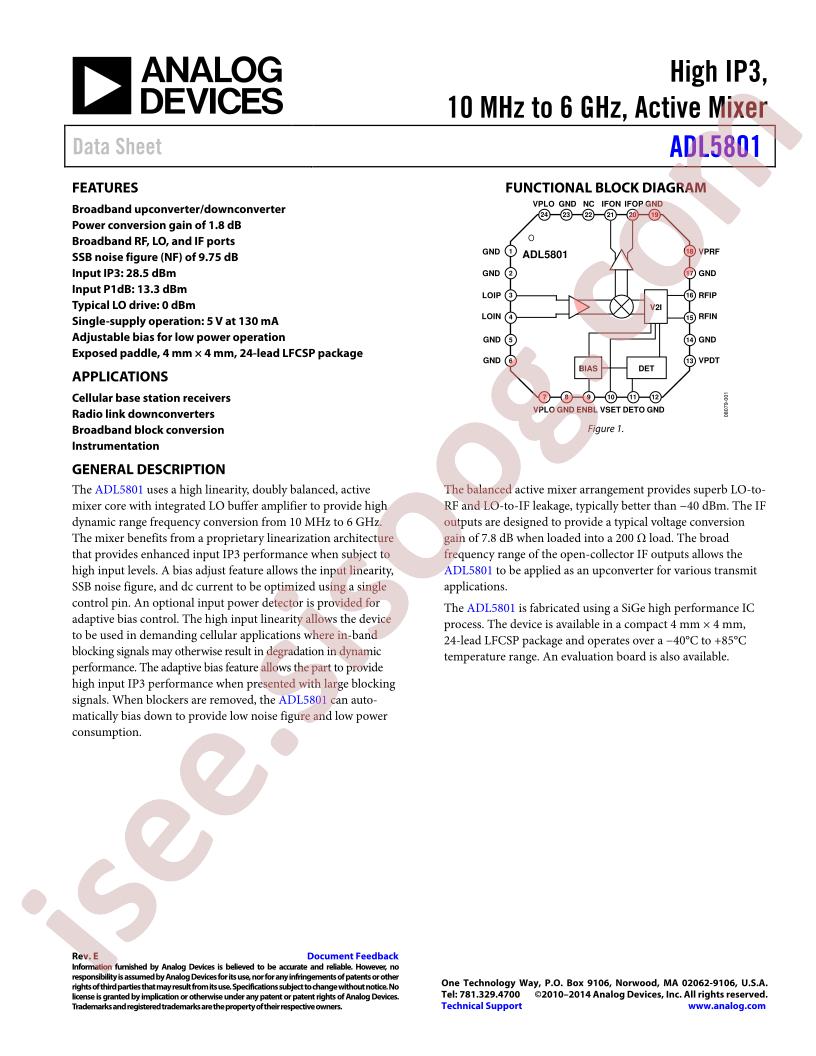

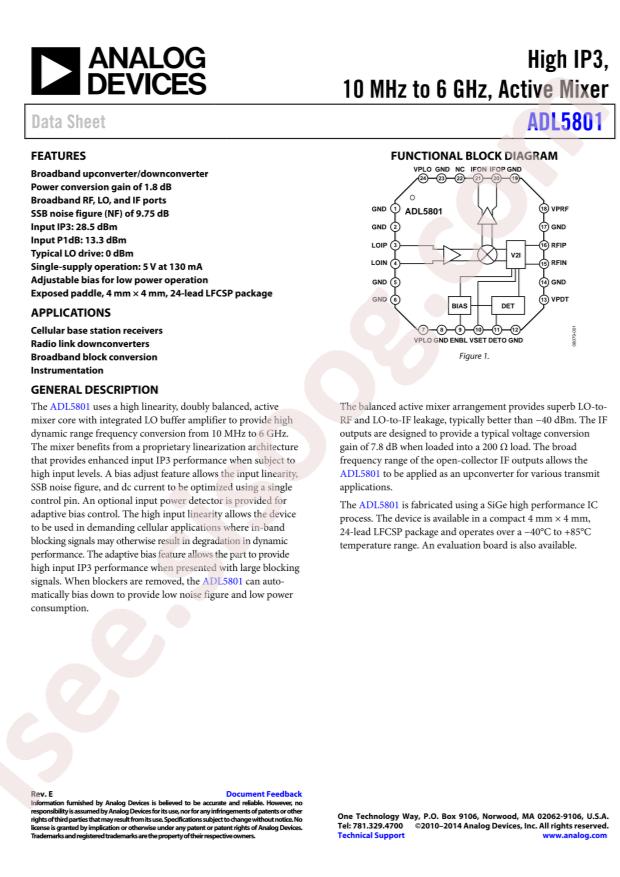

ADL5801 Datasheet 40 pages
مشخصات فنی
- Gain: 1.8dB
- RoHS: true
- Category: Radio Frequency Chip/Antenna/RF Mixers
- Datasheet: Analog Devices ADL5801ACPZ-R7
- Applications: Cellular
- Noise Figure: 9.75dB
- Supply Current: 130mA
- Supply Voltage: 4.75V~5.25V
- Frequency Range: 10MHz~6GHz
- Operating Temperature: -40°C~+85°C
- Package: LFCSP-24
- Manufacturer: Analog Devices
- Series: -
- Packaging: Cut Tape (CT)
- Part Status: Active
- RF Type: Cellular
- Frequency: 10MHz ~ 6GHz
- Number of Mixers: 1
- Secondary Attributes: Up/Down Converter
- Current - Supply: 130mA
- Voltage - Supply: 4.75V ~ 5.25V
- Mounting Type: Surface Mount
- Package / Case: 24-VFQFN Exposed Pad, CSP
- Supplier Device Package: 24-LFCSP-VQ (4x4)
- Base Part Number: ADL5801
- detail: RF Mixer IC Cellular Up/Down Converter 10MHz ~ 6GHz 24-LFCSP-VQ (4x4)
