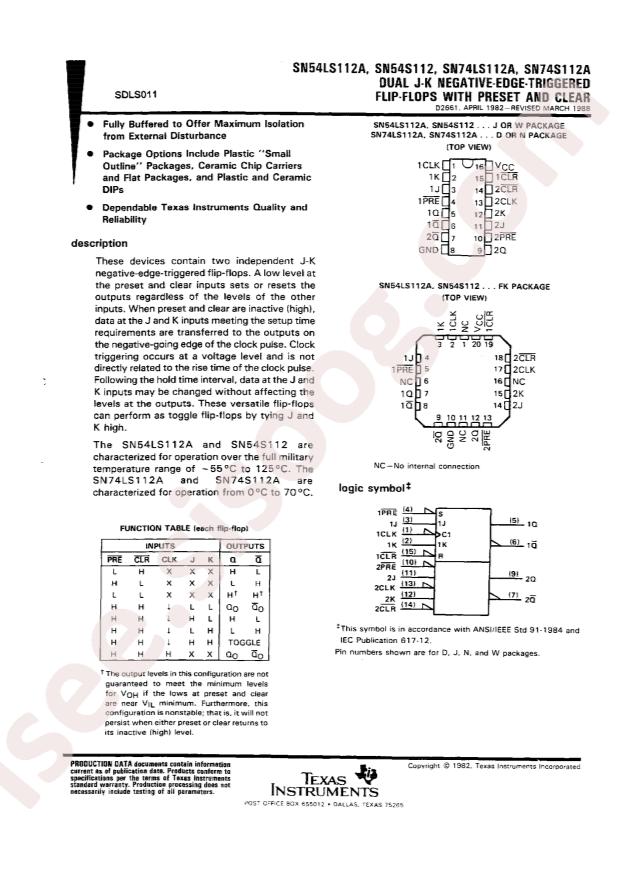

- دیتاشیت SN74LS112AN
SN74LS112AN دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | SN74LS112AN |
|---|---|
| حجم فایل | 87.82 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 9 |
دانلود دیتاشیت SN74LS112AN |
دانلود دیتاشیت |
|---|
سایر مستندات
SN54/74(LS,S)112/A 20 pages
مشخصات فنی
- RoHS: true
- Type: JK-Type
- Series: 74LS
- Category: Logic ICs/Flip Flops
- Function: 置位和复位
- Datasheet: Texas Instruments SN74LS112AN
- Output Type: 互补型
- Sink Current: 8mA
- Trigger Type: 下降沿
- Source Current: 400uA
- Supply Voltage: 4.75V~5.25V
- Clock Frequency: 45MHz
- Input Capacitance: -
- Number of Elements: 2
- Operating Temperature: 0°C~+70°C
- Quiescent Current (Iq): 6mA
- Maximum Propagation Delay: 20ns@5V,15pF
- Number of Bits per Element: 1
- Package: DIP-16
- Manufacturer: Texas Instruments
- Supplier Device Package: 16-PDIP
- Current - Output High, Low: 400µA, 8mA
- Voltage - Supply: 4.75V ~ 5.25V
- Current - Quiescent (Iq): 6mA
- Mounting Type: Through Hole
- Packaging: Tube
- Max Propagation Delay @ V, Max CL: 20ns @ 5V, 15pF
- Base Part Number: SN74LS11
- Part Status: Active
- Package / Case: 16-DIP (0.300", 7.62mm)
- detail: Flip Flop 2 Element JK Type 1 Bit Negative Edge 16-DIP (0.300", 7.62mm)
