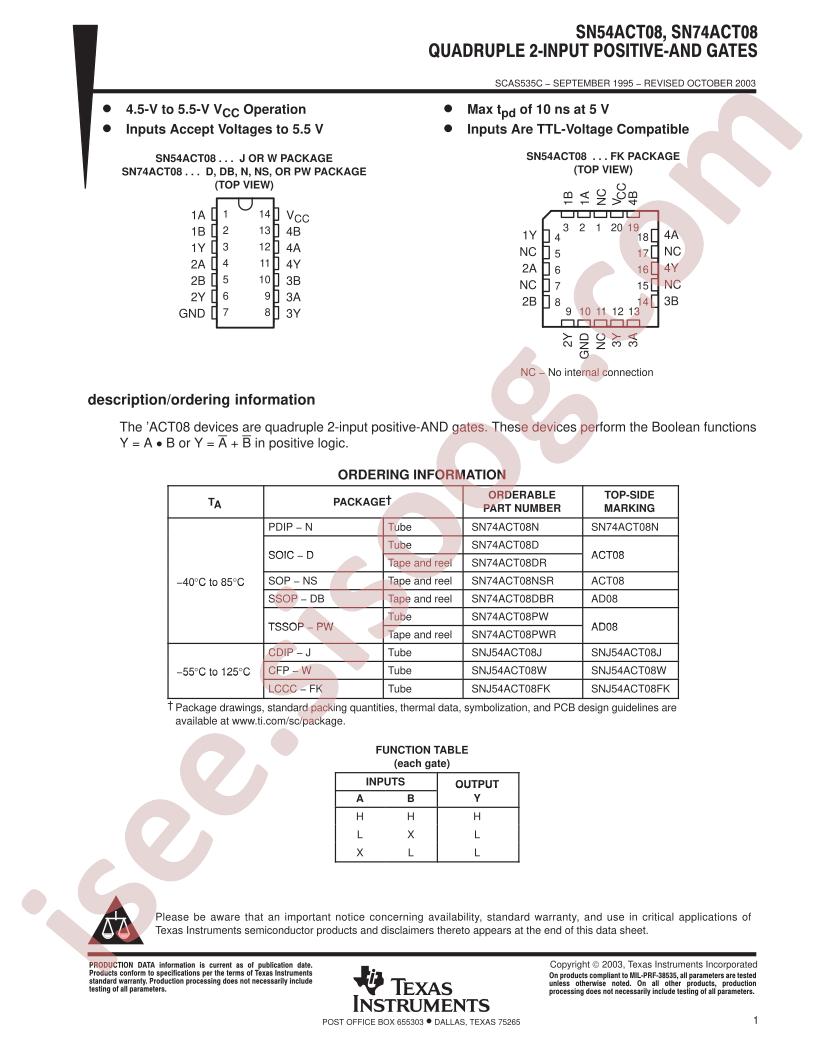

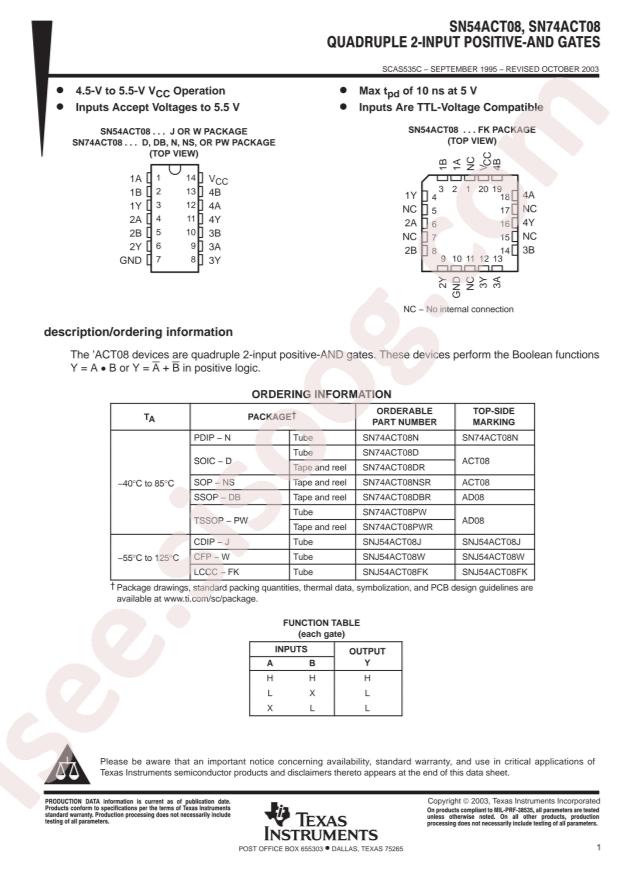

SN74ACT08PWR Datasheet

SN74ACT08PWR

Datasheet specifications

Datasheet's name SN74ACT08PWR
File size 75.208 KB
File type pdf
Number of pages 22

Download Datasheet SN74ACT08PWR

Download Datasheet

Other documentations

Logic Guide 20 pages

SN74ACT08 22 pages

Technical specifications

  • RoHS: true
  • Series: 74ACT
  • Category: Logic ICs/Gates
  • Datasheet: Texas Instruments SN74ACT08PWR
  • Sink Current: 24mA
  • Source Current: 24mA
  • Supply Voltage: 4.5V~5.5V
  • Logic Gate Type: And
  • Number of Channels: 4
  • Low Level Range (VIL): 0.8V
  • Operating Temperature: -40°C~+85°C
  • High Level Range (VIH): 2V
  • Propagation Delay Time: 9ns@5V,50pF
  • Quiescent Current (Max): 2uA
  • Package: TSSOP-14
  • Manufacturer: Texas Instruments
  • Mounting Type: Surface Mount
  • Logic Level - Low: 0.8V
  • Current - Quiescent (Max): 2µA
  • Voltage - Supply: 4.5V ~ 5.5V
  • Number of Circuits: 4
  • Packaging: Cut Tape (CT)
  • Package / Case: 14-TSSOP (0.173", 4.40mm Width)
  • Logic Level - High: 2V
  • Part Status: Active
  • Current - Output High, Low: 24mA, 24mA
  • Features: -
  • Base Part Number: SN74ACT0
  • Supplier Device Package: 14-TSSOP
  • Number of Inputs: 2
  • Logic Type: AND Gate
  • Max Propagation Delay @ V, Max CL: 9ns @ 5V, 50pF
  • detail: AND Gate IC 4 Channel 14-TSSOP
