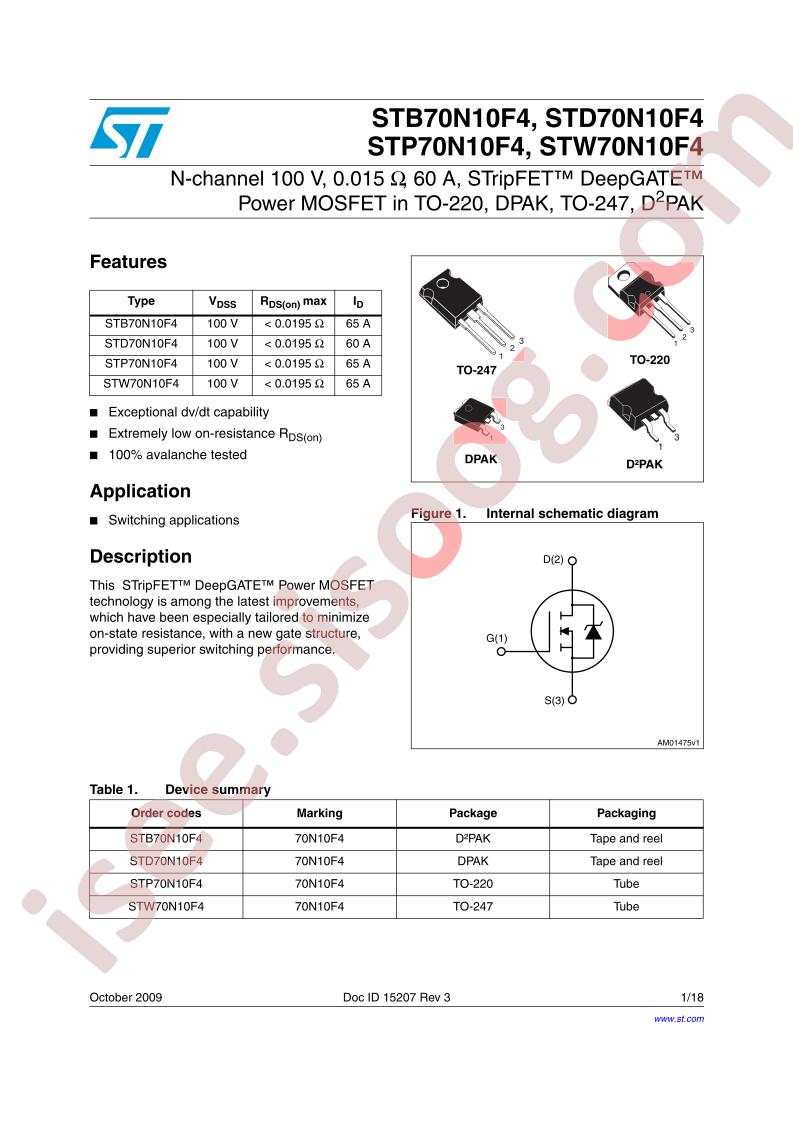

دیتاشیت STW70N10F4

STx70N10F4

مشخصات دیتاشیت

نام دیتاشیت STx70N10F4
حجم فایل 992.137 کیلوبایت
نوع فایل pdf
تعداد صفحات 18

دانلود دیتاشیت STx70N10F4

STx70N10F4 Datasheet

مشخصات

  • Manufacturer: STMicroelectronics
  • Series: DeepGATE™, STripFET™
  • Packaging: Tube
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 100V
  • Current - Continuous Drain (Id) @ 25°C: 65A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 19.5mOhm @ 30A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 85nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 5800pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 150W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247-3
  • Package / Case: TO-247-3
  • Base Part Number: STW70N
