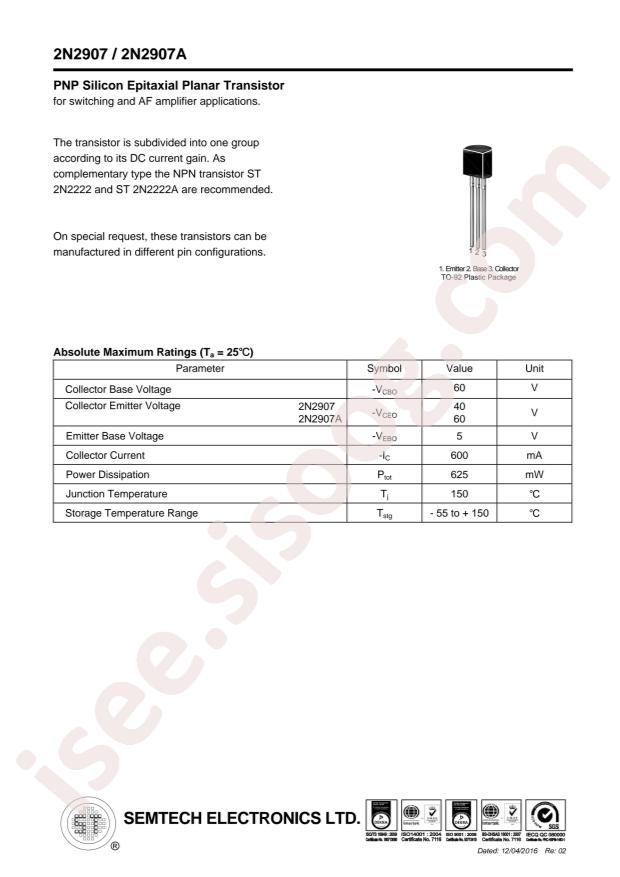

- دیتاشیت 2N2907A
دیتاشیت 2N2907A
مشخصات دیتاشیت
| نام دیتاشیت | 2N2907A |
|---|---|
| حجم فایل | 53.523 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 3 |
2N2907A |
دانلود دیتاشیت |
|---|
سایر مستندات
2N290(5,7)A 7 pages
2N2907A 5 pages
مشخصات فنی
- RoHS: true
- Category: Triode/MOS Tube/Transistor/Bipolar Transistors - BJT
- Datasheet: ST(Semtech) 2N2907A
- Transistor Type: PNP
- Operating Temperature: +150°C@(Tj)
- Collector Current (Ic): 600mA
- Power Dissipation (Pd): 625mW
- Transition Frequency (fT): 200MHz
- DC Current Gain (hFE@Ic,Vce): 50@500mA,10V
- Collector Cut-Off Current (Icbo): 10nA
- Collector-Emitter Breakdown Voltage (Vceo): 60V
- Collector-Emitter Saturation Voltage (VCE(sat)@Ic,Ib): 1.6V@500mA,50mA
- Package: TO-92-3
- Manufacturer: ST(Semtech)
- Series: -
- Packaging: Bulk
- Part Status: Obsolete
- Current - Collector (Ic) (Max): 600mA
- Voltage - Collector Emitter Breakdown (Max): 60V
- Vce Saturation (Max) @ Ib, Ic: 1.6V @ 50mA, 500mA
- Current - Collector Cutoff (Max): 10nA (ICBO)
- DC Current Gain (hFE) (Min) @ Ic, Vce: 100 @ 150mA, 10V
- Power - Max: 400mW
- Frequency - Transition: 200MHz
- Mounting Type: Through Hole
- Package / Case: TO-206AA, TO-18-3 Metal Can
- Supplier Device Package: TO-18
- Base Part Number: 2N29
