دیتاشیت LM2596T-ADJ

LM2596

مشخصات دیتاشیت

نام دیتاشیت LM2596
حجم فایل 5250.383 کیلوبایت
نوع فایل pdf
تعداد صفحات 46

دانلود دیتاشیت LM2596

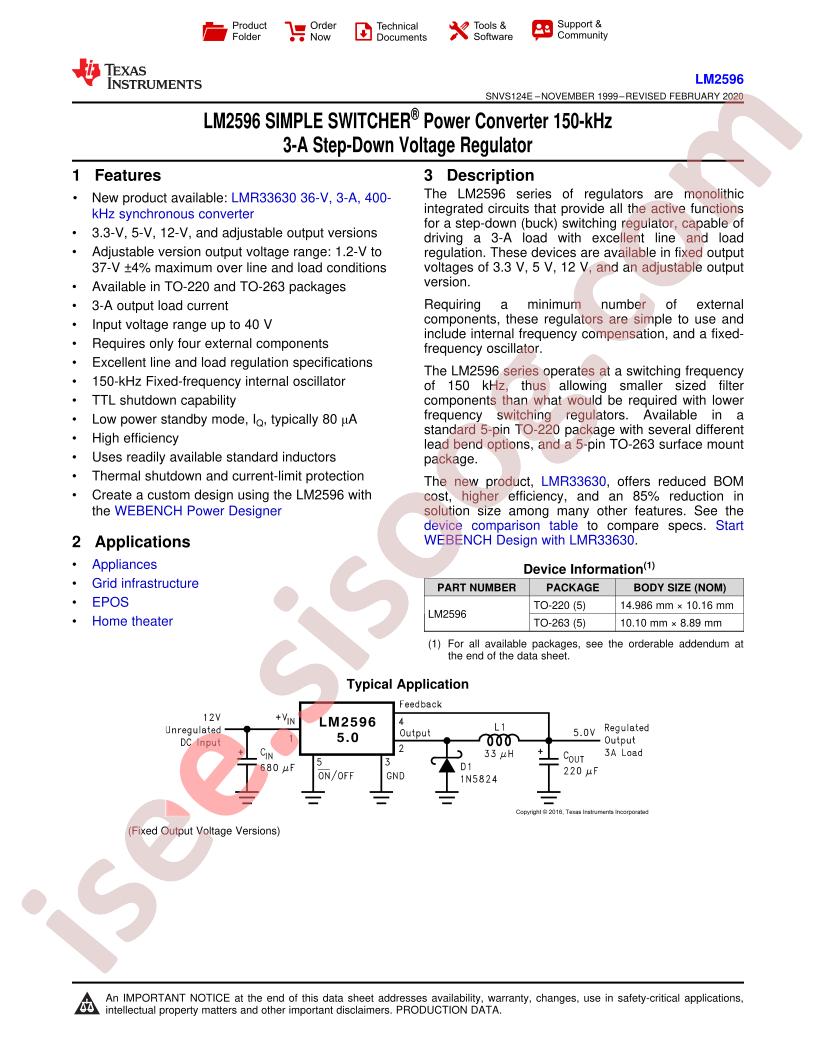

LM2596 Datasheet

مشخصات

  • RoHS: true
  • Category: Power Supply Chip/DC-DC Converters
  • Datasheet: HGSEMI LM2596T-ADJ

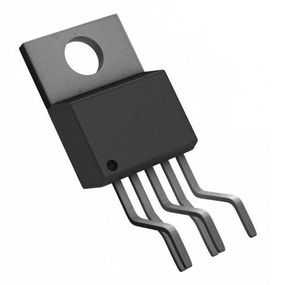

  • Package: TO-220-5
  • Manufacturer: HGSEMI
  • Function: Step-down type
  • Input Voltage: 4.5V~40V
  • Output Voltage: 1.193V~1.267V
  • Switching Frequency: 150kHz
  • Output Current (Max): 3A
  • Operating Temperature: -40°C~+125°C
  • Quiescent Current (Iq): 10mA
  • Topology: -
  • Number of Outputs: -
  • Synchronous Rectification: -
  • Current - Output: 3A
  • Voltage - Input (Max): 40V
  • Frequency - Switching: 150kHz
  • Part Status: Not For New Designs
  • Base Part Number: LM2596
  • Voltage - Output (Min/Fixed): 1.2V
  • Package / Case: TO-220-5 Formed Leads
  • Series: SIMPLE SWITCHER®
  • Packaging: Tube
  • Synchronous Rectifier: No
  • Output Configuration: Positive
  • Output Type: Adjustable
  • Voltage - Output (Max): 37V
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220-5
  • Voltage - Input (Min): 4.5V
