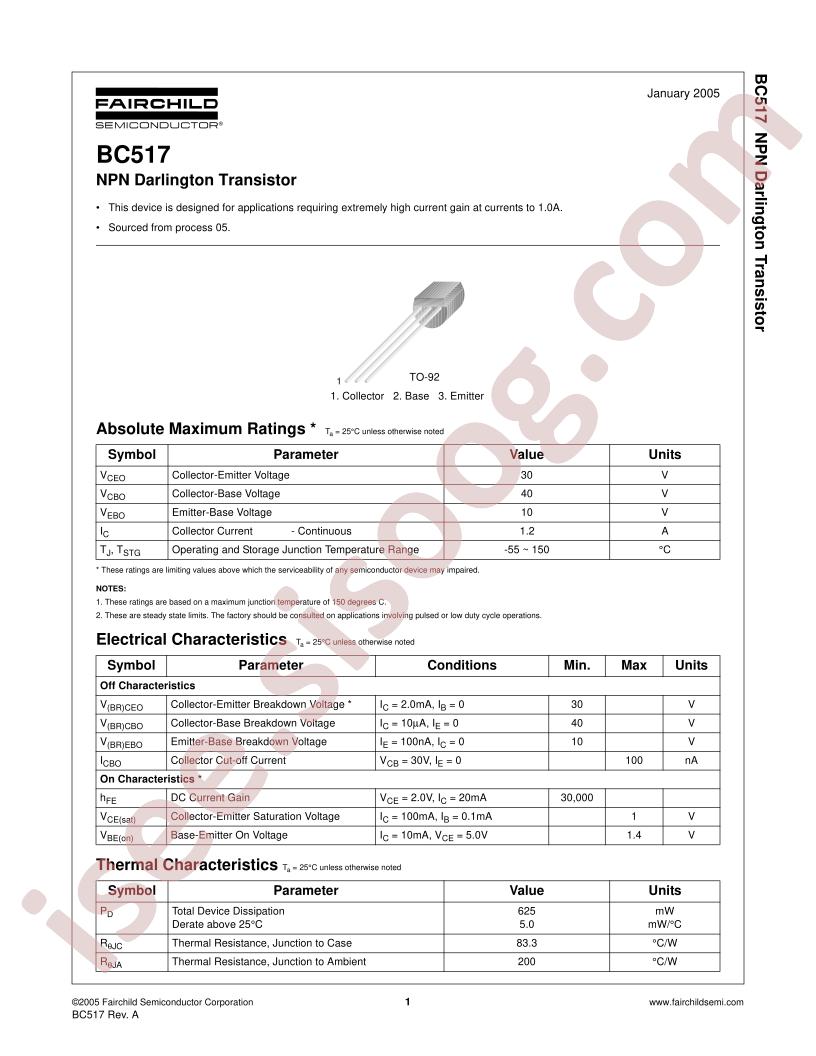

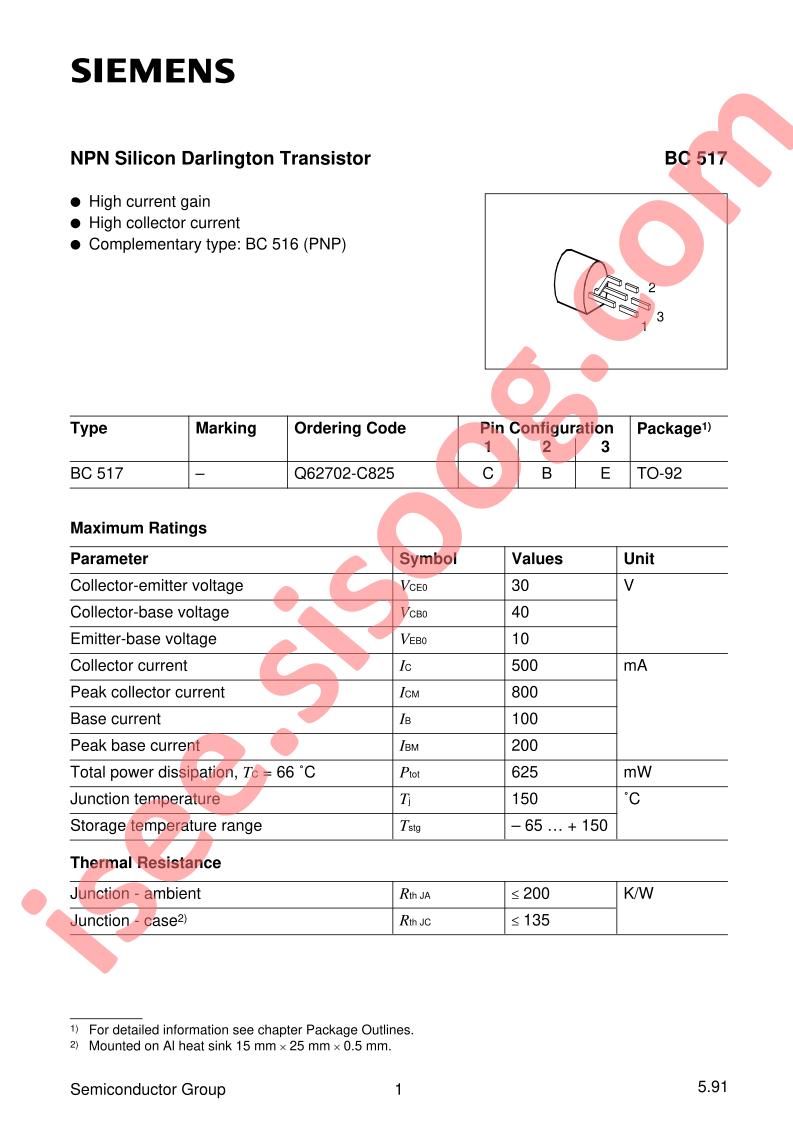

BC517 Datasheet

BC517

Datasheet specifications

Datasheet's name BC517
File size 145.831 KB
File type pdf
Number of pages 4

Download Datasheet BC517

Download Datasheet

Other documentations

BC517 3 pages

Technical specifications

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Bulk
  • Part Status: Obsolete
  • Transistor Type: NPN - Darlington
  • Current - Collector (Ic) (Max): 1A
  • Voltage - Collector Emitter Breakdown (Max): 30V
  • Vce Saturation (Max) @ Ib, Ic: 1V @ 100µA, 100mA
  • Current - Collector Cutoff (Max): 500nA
  • DC Current Gain (hFE) (Min) @ Ic, Vce: 30000 @ 20mA, 2V
  • Power - Max: 625mW
  • Frequency - Transition: 200MHz
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-226-3, TO-92-3 (TO-226AA)
  • Supplier Device Package: TO-92-3
  • Base Part Number: BC517
