FGL60N100BNTD دیتاشیت

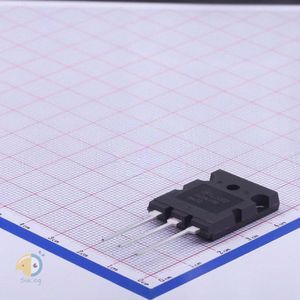

FGL60N100BNTD

مشخصات دیتاشیت

نام دیتاشیت FGL60N100BNTD
حجم فایل 523.759 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

دانلود دیتاشیت FGL60N100BNTD

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Tube
  • Part Status: Not For New Designs
  • IGBT Type: NPT and Trench
  • Voltage - Collector Emitter Breakdown (Max): 1000V
  • Current - Collector (Ic) (Max): 60A
  • Current - Collector Pulsed (Icm): 120A
  • Vce(on) (Max) @ Vge, Ic: 2.9V @ 15V, 60A
  • Power - Max: 180W
  • Switching Energy: -
  • Input Type: Standard
  • Gate Charge: 275nC
  • Td (on/off) @ 25°C: 140ns/630ns
  • Test Condition: 600V, 60A, 51Ohm, 15V
  • Reverse Recovery Time (trr): 1.2µs
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-264-3, TO-264AA
  • Supplier Device Package: TO-264-3
  • Base Part Number: FGL6
  • detail: IGBT NPT and Trench 1000V 60A 180W Through Hole TO-264-3
