STW26N60M2 دیتاشیت

STx26N60M2

مشخصات دیتاشیت

نام دیتاشیت STx26N60M2
حجم فایل 819.778 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

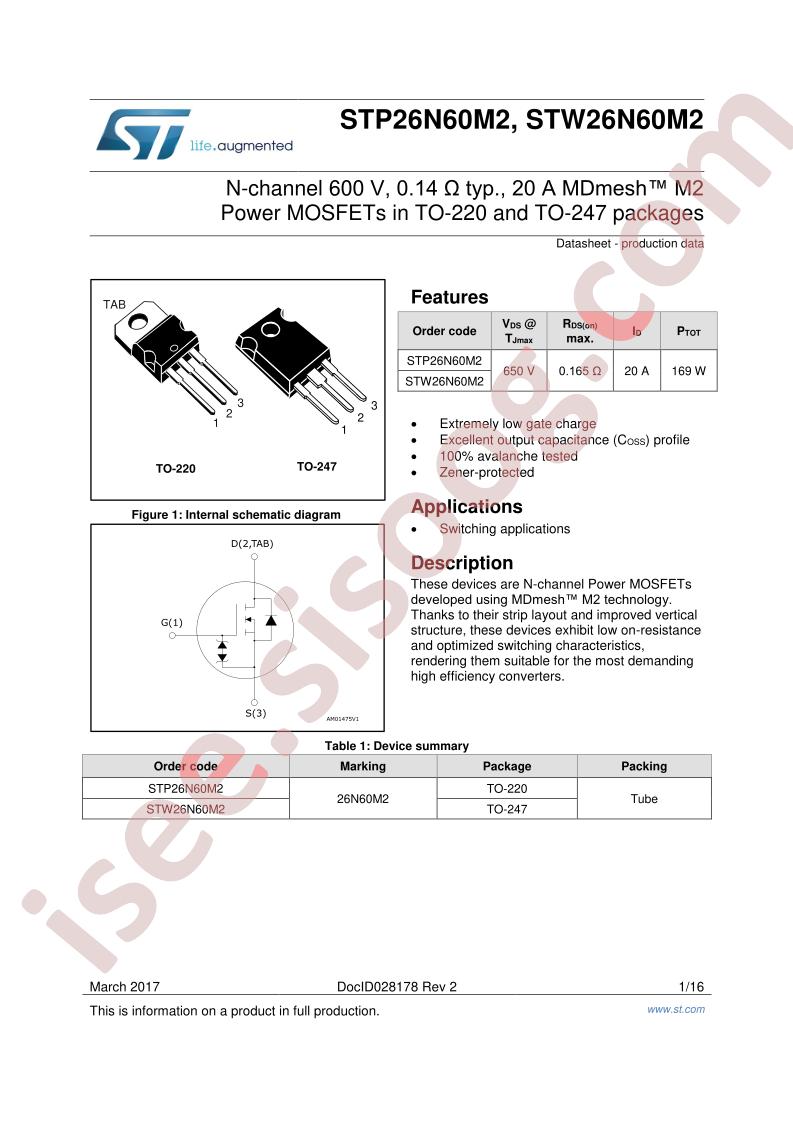

مشاهده دیتاشیت STx26N60M2

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: STMicroelectronics
  • Series: MDmesh™ M2
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 600V
  • Current - Continuous Drain (Id) @ 25°C: 20A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 165mOhm @ 10A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 34nC @ 10V
  • Vgs (Max): ±25V
  • Input Capacitance (Ciss) (Max) @ Vds: 1360pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 169W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247 (IXFH)
  • Package / Case: TO-247-3
  • Base Part Number: STW26N
  • detail: N-Channel 600V 20A (Tc) 169W (Tc) Through Hole TO-247 (IXFH)
