دیتاشیت MIC5317-1.0YM5-T5

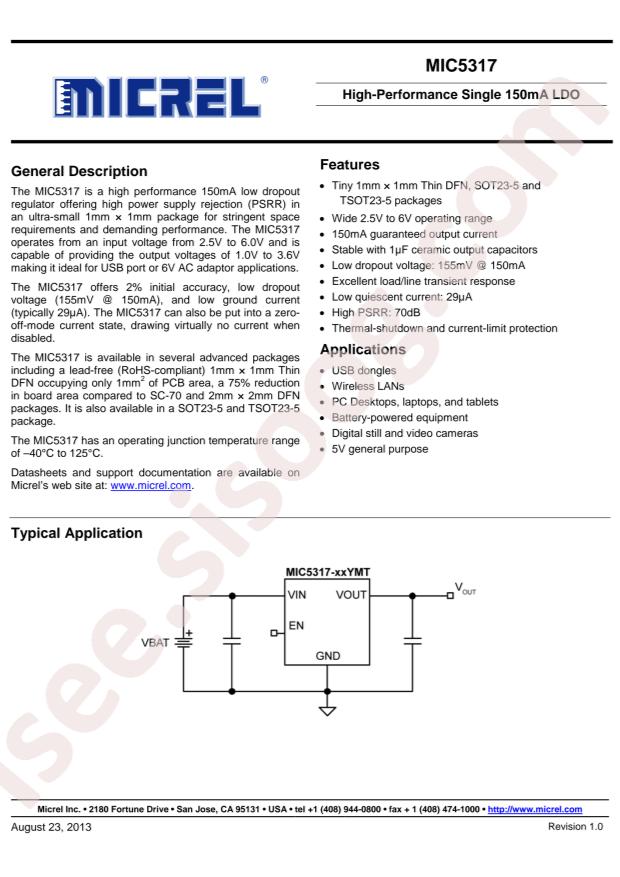

MIC5317 Datasheet

مشخصات دیتاشیت

نام دیتاشیت MIC5317 Datasheet
حجم فایل 1777.109 کیلوبایت
نوع فایل pdf
تعداد صفحات 28

دانلود دیتاشیت MIC5317 Datasheet

MIC5317 Datasheet Datasheet

مشخصات

  • RoHS: true
  • Category: Power Supply Chip/Linear Voltage Regulators (LDO)
  • Datasheet: Microchip Tech MIC5317-1.0YM5-T5
  • Output Type: Fixed
  • Output Current: 150mA
  • Output Voltage: 1V
  • Dropout Voltage: 380mV@(150mA)
  • Output Polarity: Positive
  • Number of Outputs: 1
  • Maximum Input Voltage: 6V
  • Operating Temperature: -40°C~+125°C
  • Quiescent Current (Ground Current): 39uA
  • Power Supply Rejection Ratio (PSRR): 80dB
  • Package: SOT-23-5
  • Manufacturer: Microchip Tech
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Discontinued at Digi-Key
  • Output Configuration: Positive
  • Number of Regulators: 1
  • Voltage - Input (Max): 6V
  • Voltage - Output (Min/Fixed): 1V
  • Voltage - Output (Max): -
  • Voltage Dropout (Max): 0.38V @ 150mA
  • Current - Output: 150mA
  • Current - Quiescent (Iq): 39µA
  • PSRR: 80dB ~ 65dB (1kHz ~ 10kHz)
  • Control Features: Enable
  • Protection Features: Over Current, Over Temperature
  • Mounting Type: Surface Mount
  • Package / Case: SC-74A, SOT-753
  • Supplier Device Package: SOT-23-5
  • Base Part Number: MIC5317
  • detail: Linear Voltage Regulator IC 1 Output 150mA SOT-23-5
