دیتاشیت CSD18502KCS

CSD18502KCS

مشخصات دیتاشیت

نام دیتاشیت CSD18502KCS
حجم فایل 800.098 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

دانلود دیتاشیت CSD18502KCS

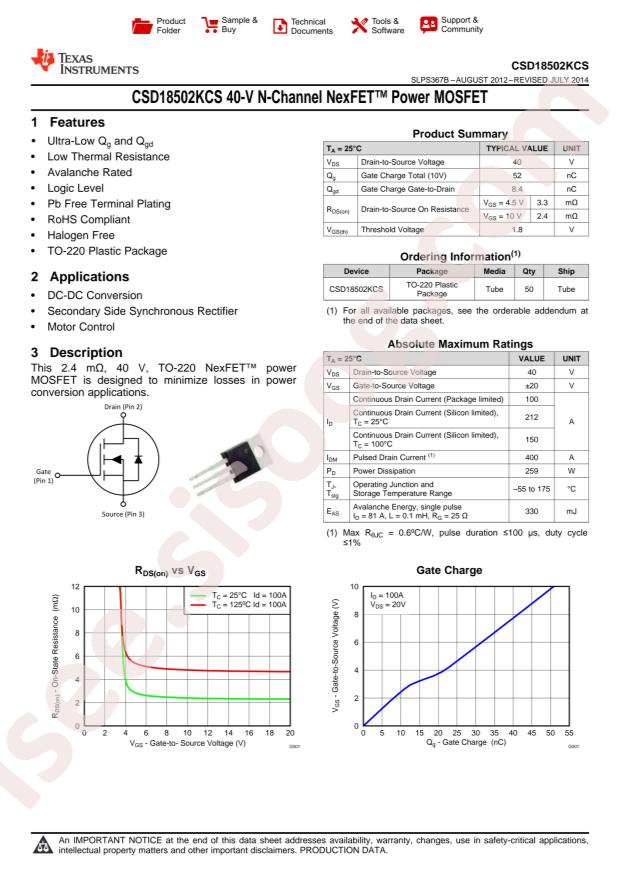

CSD18502KCS Datasheet

مشخصات

  • Power Dissipation (Max): 259W (Tc)
  • Base Part Number: CSD18502
  • Gate Charge (Qg) (Max) @ Vgs: 62nC @ 10V
  • FET Feature: -
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Series: NexFET™
  • Manufacturer: Texas Instruments
  • Current - Continuous Drain (Id) @ 25°C: 100A (Tc)
  • Supplier Device Package: TO-220-3
  • Vgs (Max): ±20V
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Package / Case: TO-220-3
  • Drain to Source Voltage (Vdss): 40V
  • Rds On (Max) @ Id, Vgs: 2.9mOhm @ 100A, 10V
  • Input Capacitance (Ciss) (Max) @ Vds: 4680pF @ 20V
  • Packaging: Tube
  • Vgs(th) (Max) @ Id: 2.1V @ 250µA
  • Mounting Type: Through Hole
  • Technology: MOSFET (Metal Oxide)
  • Part Status: Active
  • FET Type: N-Channel
